产品型号 | TPS7A6050QKVURQ1 |
描述 | IC REG线性5V 300MA TO252-5 |
分类 | 集成电路(IC)，PMIC-稳压器-线性 |
制造商 | 德州仪器 |
系列 | 汽车，AEC-Q100 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?150°C |
包装/箱 | TO-252-5，DPak(4引线+接头)，TO-252AD |
供应商设备包装 | TO-252-5 |
基本零件号 | TPS7A6050 |
TPS7A6050QKVURQ1
制造商包装说明 | DPAK-5 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
调节器类型 | 固定正单输出LDO稳压器 |
输出配置 | 正 |
可调性 | 固定 |
压差1-Nom | 0.3伏 |
压差1-最大 | 0.5伏 |
输入电压绝对最大值 | 45.0伏 |
最小输入电压 | 11.0伏 |
最大输入电压 | 40.0伏 |
JESD-30代码 | R-PSSO-G4 |
JESD-609代码 | e3 |
线路调整率最大值 | 0.015伏 |
最大负载调节 | 0.025伏 |
功能数量 | 1个 |
输出数量 | 1.0 |
端子数 | 4 |
工作温度，TJ-最小值 | -40℃ |
工作温度，TJ-最大值 | 150℃ |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
输出电流1-最大 | 0.3安 |
输出电压1-标称 | 5.0伏 |
输出电压1分钟 | 3.3伏 |
输出电压1-最大 | 5.0伏 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TO-252 |
包装等效代码 | SMSIP5H，.37,50TB |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
包装方式 | TR |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
筛选水平 | AEC-Q100 |
座高 | 2.52毫米 |
子类别 | 其他监管机构 |
安装类型 | 表面贴装 |
技术 | CMOS |
终端完成 | 磨砂锡(Sn) |
终端表格 | GULL WING |
端子间距 | 1.14毫米 |
终端位置 | 单 |
时间@峰值回流温度-最大(秒) | 未标明 |
最大耐压 | 2.0% |
长度 | 6.1毫米 |
宽度 | 6.6毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
●低压差
。I OUT = 150mA时为300mV
●具有高达45V瞬态的4V至40V宽输入电压范围
●300mA最大输出电流
●超低静态电流
。轻载时 I QUIESCENT = 25 μA(典型值)
。当EN =低时，我的休眠时间<2μA
●3.3V和5V固定输出电压
●低ESR陶瓷输出稳定电容器
●集成上电复位
。可编程延迟
。开漏复位输出
●集成故障保护
。短路/过电流保护
。热关断
●低输入电压跟踪
●散热增强型电源套件
。5针TO-263(KTT / D2PAK)
。5针TO-252(KVU / DPAK)
●汽车应用合格
●带有睡眠模式的信息娱乐系统
●车身控制模块
●常开电池应用
。网关应用
。远程无钥匙进入系统
。防盗器

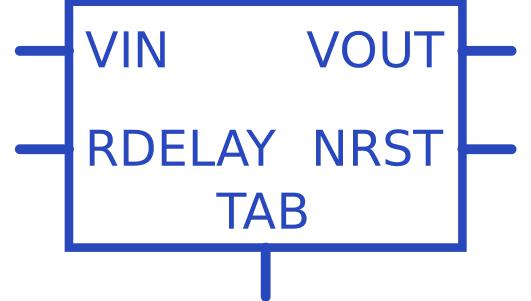

TPS7A6050QKVURQ1符号
TPS7A6050QKVURQ1脚印
