德州仪器TPS7A4101DGNR芯片,稳压器,LDO，可调,0.05A，1.175V至48V，TPS7A41装置是一种耐高压线性稳压器，具有热增强封装(MSOP-8)的优点，能够承受高达50V的连续直流或瞬态输入电压。TPS7A4101DGNR稳定，输出电容大于4.7μF，输入电容大于1μF。因此由于其小型化封装(MSOP-8)和潜在的小输出电容，该设备的实现需要最小的板空间。此外，TPS7A4101DGNR提供与标准CMOS逻辑兼容的启用引脚(EN)，以启用低电流关机模式。TPS7A4101DGNR具有内部热关机和限流功能，可在故障条件下保护系统。MSOP-8机组的工作温度范围为TJ=?40°C至125°C。此外，它也是是电信和工业应用中从中压轨产生低压电源的理想选择，它不仅可以提供一个调节良好的电压轨，而且还可以在非常高和快速的电压瞬变期间承受和维持调节。这些特点转化为更简单和更具成本效益的电涌保护电路，适用于广泛的应用。
TPS7A4101DGNR
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS7A4101DGNR |
| 供应商 | 德州仪器 |
| 说明 | IC REG LIN POS ADJ 50MA 8MSOP |
| 详细说明 | 线性稳压器IC正可调1输出50mA8-HVSSOP |
| 零件状态 | 活性 |
| 输出类型 | 可调节 |
| 调节器数量 | 1 |
| 电压-输入(最大) | 50V |
| 电压-输出(最小/固定) | 1.175V |
| 电压-输出(最大) | 48V |
| 压降(最大值) | 1.3V@50mA |
| 电流-输出 | 50mA |
| 电流-静态(Iq) | 65μA |
| PSRR | 65dB(100Hz) |
| 控制功能 | 启用 |
| 保护功能 | 过流、过温、欠压锁定(UVLO) |
| 工作温度 | -40°C~125°C |
| 安装方式 | 表面贴装 |
| 包装/箱 | 8-TSSOP、8-MSOP(0.118"，3.00mm宽)外露焊盘 |
| 供应商设备包 | 8-HVSSOP |
| 精度 | 1% |
| 耗散功率(Max) | 1830mW |
| 压差 | 780毫伏 |
| 最高工作温度 | 125℃ |
| 最大功耗 | 1.83英寸 |
| 最小电流限制 | 51mA |
| 最小输入电压 | 7伏 |
| 最低工作温度 | -40℃ |
| 最小输出电压 | 1.161伏 |
| 输出数量 | 1 |
| 包装 | 卷带 |
| 静态电流 | 20微安 |
| 参考电压 | 1.185伏 |
| 高度 | 1.1毫米 |
| 长度 | 3毫米 |
| 厚度 | 1.02毫米 |
| 宽度 | 3毫米 |
| 属性 | 说明 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
宽输入电压范围：7V至50V
精度：
名义：1%
过线、负载和温度：2.5%
低静态电流：25μA
关断时的静态电流：4.1μA
最大输出电流：50mA
CMOS逻辑电平兼容使能引脚
可调输出电压：约1.175V至48V
陶瓷电容器稳定：
输入电容：≥1μF
输出电容：≥4.7μF
压差：290mV
内置电流限制和热关断保护
封装：高热性能HVSSOP-8PowerPAD?
工作温度范围：–40°C至125°C
TPS7A4101DGNR符号
TPS7A4101DGNR脚印

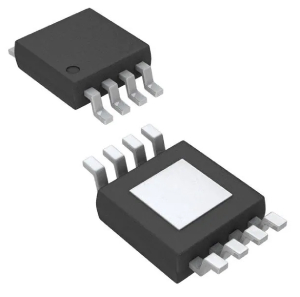

TPS7A4101DGNR封装
| 型号 | 制造商 | 品名 | 描述 |
| TPS7A4101DGNT | 德州仪器 | 稳压芯片 | 电压稳压器,LDO,可调,7V至50V输入,290mV压差,1.175V至48V/50mA输出,MSOP-8 |
