TPS73633DCQR低压降(LDO)线性稳压器使用新拓扑：电压跟随器配置中的NMOS通路元件。这种拓扑结构使用具有低ESR的输出电容器是稳定的，甚至允许在没有电容器的情况下运行。它还提供高反向阻断(低反向电流)和接地引脚电流，在所有输出电流值上几乎恒定。TPS73633DCQR使用先进的BiCMOS工艺来产生高精度，同时提供非常低的压差电压和低接地引脚电流。未启用时的电流消耗低于1μA，非常适合便携式应用。极低的输出噪声(30μVRMS，0.1μFCNR)非常适合为VCO供电。这些器件受热关断和折返电流限制保护。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS73633DCQR |
| 描述 | IC REG LIN 3.3V 400MA SOT223-6 |
| 详细描述 | PMIC-稳压器-线性正固定1输出400mASOT-223-6 |
| 类别 | 集成电路(IC)PMIC-稳压器-线性 |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | SOT-223-6 |
| 基本产品编号 | TPS73633 |
TPS73633DCQR
| 零件状态 | 在售 |
| 输出配置 | 正 |
| 输出类型 | 固定 |
| 稳压器数 | 1 |
| 电压-输入(最大值) | 5.5V |
| 电压-输出(最小值/固定) | 3.3V |
| 电压降(最大值) | 0.2V@400mA |
| 电流-输出 | 400毫安 |
| 电流-静态(Iq) | 550μA |
| 电流-供电(最大值) | 1mA |
| PSRR | 58dB~37dB(100Hz~10kHz) |
| 控制特性 | 使能 |
| 保护功能 | 过流，超温，反极性 |
| 案例/包装 | SOT-223 |
| 引脚数 | 6 |
| 压差电压 | 75毫伏 |
| 输入偏置电流 | 300μA |
| 标称输出电压 | 3.3V |
| 监管机构数量 | 1 |
| 输出电压精度 | 0.5% |
| 包装 | 磁带和卷轴 |
| 极性 | 积极的 |
| 功耗 | 2.22瓦 |
| 静态电流 | 300μA |
| 高度 | 0米 |
| 长度 | 6.5毫米 |
| 厚度 | 1.6毫米 |
| 宽度 | 3.5毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
稳定，无输出电容或任何值或类型的电容
输入电压范围为1.7V至5.5V
超低压差电压：75mV典型值
出色的负载瞬态响应——带或不带可选输出电容器
新型NMOS拓扑提供低反向漏电流
低噪声：30μVRMS典型值(10Hz至100kHz)
0.5%初始精度
在线路、负载和温度范围内的总体精度为1%
关断模式下的最大IQ小于1μA
热关断和指定的最小/最大电流限制保护
提供多种输出电压版本
1.20V至5.0V的固定输出
1.20V至5.5V的可调输出
提供自定义
便携式/电池供电设备
开关电源的后调节
VCO等噪声敏感电路
DSP、FPGA和FPGA的负载调节点，ASIC和微处理器
TPS73633DCQR符号

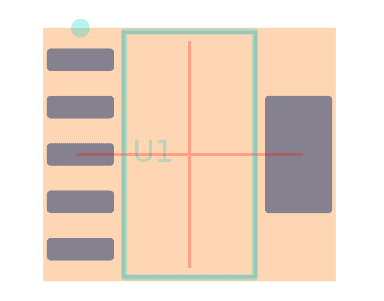

TPS73633DCQR脚印
TPS73633DCQR封装
