TPS65150PWPR提供非常紧凑和小型的电源解决方案，可提供薄膜晶体管(TFT)LCD显示器所需的所有三种电压。该器件的输入电压范围为1.8V至6V，非常适合由2.5V或3.3V输入轨供电的笔记本电脑或具有5V输入电压轨的监视器应用。此外，TPS65150器件提供了一个集成的高电流缓冲器，以为TFT背板提供VCOM电压，两个稳压可调电荷泵驱动器为TFT提供正V(VGH)和负V(VGL)偏置电压。该器件集成了V(VGL)和V(VGH)的可调上电排序，这避免了任何额外的外部组件来实现特定于应用程序的排序。该器件具有集成高压开关以隔离V(VGH)，相同的内部电路还可用于为由施加到CTRL输入的信号控制的LCD面板提供V的栅极整形信号(VGH)。为实现最高安全性，TPS65150PWPR具有集成的可调关断锁存功能，可实现特定于应用的灵活性。设备监控输出(V(VS),V(VGL),V(VGH))，并且，只要其中一个输出低于其电源良好阈值，器件就会在其可调延迟时间过后进入关断锁存器。
TPS65150PWPR
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS65150PWPR |
| 描述 | TPS65150通用紧凑型LCD |
| 详细说明 | LCD显示器、笔记本显示器PMIC24-HTSSOP |
| 零件状态 | 活性 |
| 应用 | 液晶显示器、笔记本显示器 |
| 供电 | 1.9mA |
| 电压-电源 | 1.8V～6V |
| 工作温度 | -40°C~85°C |
| 安装方式 | 表面贴装 |
| 包装/箱 | 24-TSSOP(0.173"，4.40mm宽)外露焊盘 |
| 供应商设备包 | 24-HTSSOP |
| 引脚数 | 24 |
| 重量 | 98.08935毫克 |
| 频率 | 1.38兆赫 |
| 最大频率 | 1.2兆赫 |
| 最大输入电压 | 6伏 |
| 最大功耗 | 3.3瓦 |
| 最大电源电流 | 25μA |
| 最大电源电压 | 6伏 |
| 最小输入电压 | 1.8V |
| 最小电源电压 | 1.8V |
| 输出数量 | 3 |
| 工作电源电流 | 1.9mA |
| 工作电源电压 | 3.3V |
| 静态电流 | 1.9mA |
| 开关频率 | 1.2兆赫 |
| 触摸屏 | 否 |
| 高度 | 1.2毫米 |
| 长度 | 7.8毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 属性 | 描述 |
| 无铅 | 是 |
| 辐射硬化 | 否 |
| 达到高度关注物质 | 无高度关注物质 |
| RoHS | 合规 |
1.8V至6V输入电压范围
集成VCOM缓冲器
用于隔离V(VGH)的高压开关
V(VGH)的栅极电压整形
2-A内部MOSFET开关
主输出V(VS)高达15V，输出电压精度<1%
虚拟同步转换器技术
稳压负电荷泵驱动器V(VGL)
稳压正电荷泵驱动器V(CPI)
可调上电排序
可调故障检测时序
外部隔离MOSFET的栅极驱动信号
失控保护
过压保护
热关断
提供HTSSOP-24封装
提供VQFN-24封装

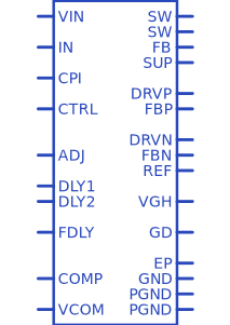

TPS65150PWPR符号
TPS65150PWPR脚印
TPS65150PWPR封装
