TPS61194PWPRQ1是一款集成DC-DC转换器的低电磁干扰(EMI)且易于使用的汽车类高效LED驱动器。DC-DC转换器支持升压和SEPIC工作模式。该器件具备的四路高精度电流阱可进行组合，以提高电流能力。DC-DC转换器可基于LED电流阱余量电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而最大限度降低功耗。为了降低EMI，DC-DC转换器支持针对开关频率进行扩频以及使用专用引脚实现外部同步。凭借较大的可调节频率范围，TPS61194PWPRQ1能够避免调幅无线电频带干扰。此器件的输入电压范围为4.5V至40V，支持汽车启动/停止以及负载突降情况。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS61194PWPRQ1 |
| 描述 | IC LED 驱动器 20TSSOP |
| 详细描述 | LED驱动器IC4输出DCDC稳压器SEPIC，升压PWM调光100mA20-HTSSOP |
| 类别 | 集成电路(IC)PMIC-LED驱动器 |
| 系列 | 汽车，AEC-Q100 |
| 工作温度 | -40°C~125°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 20-PowerTSSOP(0.173"，4.40mm宽) |
| 供应商器件封装 | 20-HTSSOP |
| 基本产品编号 | TPS61194 |

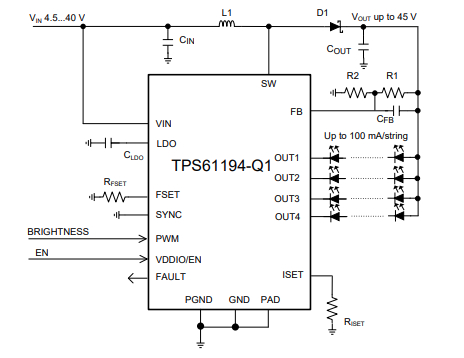

TPS61194PWPRQ1
| 零件状态 | 在售 |
| 类型 | DCDC稳压器 |
| 内部开关 | 是 |
| 输出数 | 4 |
| 电压-供电(最低) | 4.5V |
| 电压-供电(最高) | 40V |
| 电压-输出 | 45V |
| 电流-输出/通道 | 100毫安 |
| 频率 | 300kHz~2.2MHz |
| 调光 | 脉宽调制 |
| 应用 | 汽车级，背光 |
| 案例/包装 | TSSOP |
| 引脚数 | 20 |
| 频率 | 2.2兆赫 |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 40V |
| 最低工作温度 | -40°C |
| 通道数 | 4 |
| 每个通道的输出电流 | 100mA |
| 输出电压 | 45V |
| 静态电流 | 5mA |
| 高度 | 1.2毫米 |
| 长度 | 6.5毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
符合汽车应用要求
具有符合AEC-Q100标准的下列结果：
器件温度1级：-40℃至+125℃的环境运行温度范围
输入工作电压范围：4.5V至40V
四路高精度电流阱
电流匹配率为1%(典型值)
发光二极管(LED)灯串电流高达100mA/通道
输出可在外部合并，从而提高每条灯串的电流
100Hz频率下的调光比率高达10000:1
适用于LED灯串电源的集成升压/SEPIC转换器
输出电压高达45V
开关频率：300kHz至2.2MHz
开关同步输入
扩展频谱，用于降低电磁干扰(EMI)
丰富的故障检测功能特性
故障输出
输入过压保护(OVP)和欠压锁定(UVLO)
开路和短路LED故障检测
热关断
最大限度减少外部组件数
为以下应用提供背光：
汽车信息娱乐系统
汽车仪表盘
智能车镜
抬头显示屏(HUD)
中央信息显示屏(CID)
音视频导航(AVN)
TPS61194PWPRQ1封装
