TPS60403DBVR可在输入电压范围为1.6V至5.5V的情况下生成非稳压负输出电压。此器件通常采用5V或3.3V的预稳压电源轨供电。由于输入电压范围很宽，两三节镍镉电池、镍氢电池或碱性电池，或者一节锂离子电池即可为其供电。只需要三个1μF外部电容器就可以构建完整的直流/直流电荷泵逆变器。整个逆变器采用5引脚SOT23封装，可以构建在50mm{1}2{2}的电路板面积上。通过用集成电路取代启动至负载通常所需的肖特基二极管，可以进一步减小电路板面积并减少组件数。TPS60403DBVR可以提供最大值为60mA的输出电流，在较宽输出电流范围内实现超过90%的典型转换效率。提供三个器件选项，分别为20kHz、50kHz和250kHz固定频率运行。它具有可变的开关频率，可降低宽负载范围应用中的工作电流，并实现采用低值电容器的设计。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS60403DBVR |
| 描述 | IC REG CHARG PUMP INV 60MA SOT23 |
| 详细描述 | 充电泵开关稳压器IC正或负固定-Vin，2Vin，Vin/21输出60mASC-74A，SOT-753 |
| 类别 | 集成电路(IC)PMIC-稳压器-DCDC开关稳压器 |
| 工作温度 | -40°C~125°C(TJ) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-74A，SOT-753 |
| 供应商器件封装 | SOT-23-5 |
| 基本产品编号 | TPS60403 |
TPS60403DBVR
| 零件状态 | 在售 |
| 功能 | 比率 |
| 输出配置 | 正或负 |
| 输出类型 | 固定 |
| 输出数 | 1 |
| 电压-输入(最小值) | 1.8V |
| 电压-输入(最大值) | 5.25V |
| 电压-输出(最小值/固定) | -Vin，2Vin，Vin/2 |
| 电流-输出 | 60毫安 |
| 频率-开关 | 250kHz |
| 同步整流器 | 无 |
| 案例/包装 | SOT-23 |
| 引脚数 | 5 |
| 逻辑功能 | 反相 |
| 最大输入电压 | 5.25V |
| 最高工作温度 | 85°C |
| 最大输出电流 | 60mA |
| 最大输出电压 | -5.25V |
| 最大电源电压 | 5.25V |
| 最小输入电压 | 1.8V |
| 最低工作温度 | -40°C |
| 最小输出电压 | -1.8V |
| 最小电源电压 | 1.8V |
| 工作电源电流 | 400μA |
| 输出电流 | 60mA |
| 输出类型 | 可调节的 |
| 包装 | 卷带式(TR) |
| 静态电流 | 425μA |
| 开关频率 | 250kHz |
| 同步整流器 | 不 |
| 高度 | 1.45毫米 |
| 长度 | 2.9毫米 |
| 宽度 | 1.2毫米 |
| 宽度 | 1.6毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
反相输入电源电压
输出电流高达60mA
只需要三个小型1μF陶瓷电容器
输入电压范围：1.6V至5.5V
用于改进低输出电流时效率的省电模式(TPS60400)
器件静态电流典型值：65μA
用于启动至负载的集成式主动式肖特基二极管
小型5引脚SOT-23封装
提供评估模块TPS60400EVM-178
LCD偏置
射频功率放大器的GaAs偏置
便携式仪表中的传感器电源
双极放大器电源
医疗仪器
由电池供电的设备
TPS60403DBVR符号
TPS60403DBVR脚印

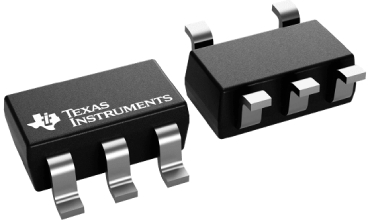

TPS60403DBVR封装
| 型号 | 制造商 | 品名 | 描述 |
| TPS60403DBVR | 德州仪器 | DC/DC转换器 | 芯片,电荷泵转换器,负电压,5-SOT-23 |
| TPS60400DBVR | 德州仪器 | DC/DC转换器 | SOT23 -5.25V 5Pin |
| TPS60400DBVT | 德州仪器 | DC/DC转换器 | 芯片,电荷泵反相器,SOT23-5 |
