产品型号 | TPS54160DGQ |
描述 | IC REG BUCK ADJ 1.5A 10MSOP |
分类 | 集成电路(IC)，PMIC-稳压器-DC DC开关稳压器 |
制造商 | 德州仪器 |
系列 | Eco-Mode? |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?150°C(TJ) |
包装/箱 | 10-TFSOP，10-MSOP(0.118“，3.00mm宽度)裸焊盘 |
供应商设备包装 | 10-MSOP-PowerPad |
基本零件号 | TPS54160 |
TPS54160DGQR
制造商包装说明 | MSOP-10 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 开关稳压器 |
控制方式 | 电流模式 |
控制技术 | 脉冲宽度调制 |
功能 | 降压 |
输出配置 | 正 |
输入电压标称 | 12.0伏 |
最小输入电压 | 3.5伏 |
最大输入电压 | 60.0伏 |
JESD-30代码 | S-PDSO-G10 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 10 |
最低工作温度 | -40℃ |
最高工作温度 | 150℃ |
最大输出电流 | 2.7安 |
最小输出电压 | 0.8伏 |
最大输出电压 | 58.0伏 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HTSSOP |
包装等效代码 | TSSOP10，.19、20 |
包装形状 | 广场 |
包装形式 | 小轮廓，散热片/鼻塞，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.1毫米 |
子类别 | 开关稳压器或控制器 |
安装类型 | 表面贴装 |
切换台配置 | BUCK |
最大开关频率 | 2500.0 kHz |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.5毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 3.0毫米 |
宽度 | 3.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
200mR高端MOSFET
脉冲跳跃式Eco-mode?在轻负载下具有高效率
可调UVLO电压和迟滞
116μA工作静态电流
1.3μA关断电流
100kHz至2.5MHz的开关频率
与外部时钟同步
可调慢启动/排序
UV和OV电源良好输出
0.8V内部基准电压
绿色产品，无Sb / Br
工业
商业
电源管理
成像
视频和视觉
消费电子

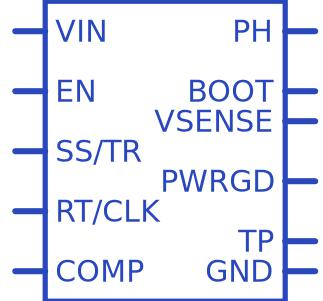

TPS54160DGQR符号
TPS54160DGQR脚印
