TPS23861PWR是一款易于使用的灵活IEEE802.3at PSE解决方案。该器件在出厂后，无需借助任何外部控制即可自动管理四个802.3at端口。自动检测具有有效签名的供电器件(PD)，根据分类确定供电需求，并施加电源。支持针对类型2PD的两事件分类。TPS23861支持直流断开和外部场效应晶体管(FET)架构，从而使得设计人员能够在尺寸、效率和解决方案成本需要之间作出平衡。
除了自动运行模式外，TPS23861PWR还可通过I2C控制实现半自动模式，从而实现精确监视和智能电源管理。无论是在半自动模式还是自动模式下，都能够保证400msTPON规范值。
产品型号 | TPS23861PWR |
描述 | IC POE CNTRL 4 通道 28TSSOP |
类别 | 集成电路 (IC)，PMIC - 以太网供电 (PoE) 控制器 |
制造商 | 德州仪器 |
电压 - 电源 | 44V～57V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 28-TSSOP(0.173 英寸，4.40 毫米宽) |
供应商设备包 | 28-TSSOP |
基本零件号 | TPS23861 |
TPS23861PWR
产品种类 | 电源开关 IC - POE / LAN |
制造商包装说明 | TSSOP-28 |
零件状态 | 活性 |
模拟 IC - 其他类型 | 电源管理电路 |
JESD-30 代码 | R-PDSO-G28 |
JESD-609 代码 | e4 |
通道数 | 1 |
功能数量 | 1 |
终端数量 | 28 |
峰值回流温度 (℃) | 260 |
电源电压额定值 (Vsup) | 48.0 伏 |
安装方式 | 表面贴装 |
温度等级 | 汽车 |
终端完成 | 镍/钯/金 (Ni/Pd/Au) |
终端形式 | 鸥翼 |
终端间距 | 0.65 毫米 |
终端位置 | 双 |
高度 | 1.2 毫米 |
长度 | 9.7 毫米 |
厚度 | 1 毫米 |
宽度 | 4.4 毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装形状 | 长方形 |
包装风格 | 小外形、薄型、缩距 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 2 (1 年) |

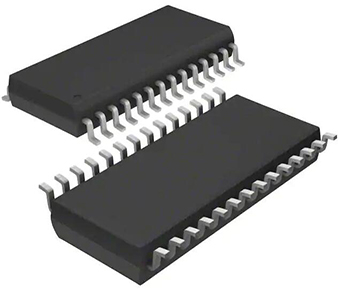

TPS23861PWR封装
型号 | 制造商 | 品名 | 描述 |
TPS23861PW | 德州仪器 | 电池管理芯片 | 芯片，电源控制器，PSE，以太网供电，3.3V，TSSOP-28 |
