您所在的位置:电子元器件采购网 > IC百科 > TPD2E009DBZR

TPD2E009DBZR 发布时间 时间:2023/7/26 17:39:43 查看 阅读:606

产品概述

产品型号

TPD2E009DBZR

描述

TVS二极管5.5V 8V SOT23-3

分类

电路保护,TVS-二极管

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

工作温度

-40°C?85°C(TA)

包装/箱

TO-236-3,SC-59,SOT-23-3

供应商设备包装

SOT-23-3

基本零件号

TPD2E009

产品图片

TPD2E009DBZR

TPD2E009DBZR

规格参数

制造商包装说明

TO-236AB,3针

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

二极管类型

变压器电压抑制器二极管

击穿电压-最小值

7.0伏

钳位电压最大值

8.0伏

组态

二极管元件材料

JEDEC-95代码

TO-236AB

JESD-30代码

R-PDSO-G3

JESD-609代码

e4

非重复峰值转速功率最大损失

45.0瓦

元素数

1.0

端子数

3

最低工作温度

-40℃

最高工作温度

85℃

包装主体材料

塑料/环氧树脂

包装形状

长方形

包装形式

小轮廓

峰值回流温度(℃)

260

极性

单向

资格状态

不合格

Rep Pk反向电压最大值

5.5伏

子类别

瞬态抑制器

安装类型

表面贴装

技术

AVALANCHE

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

终端位置

时间@峰值回流温度-最大(秒)

未标明

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 差分信号对之间的0.05pF匹配电容

  • 单对差分线可保护LVDS,SATA,以太网或USB高速(HS)接口的差分数据和时钟线

  • 高速线路的直通引脚映射可确保在将ESD保护芯片放置在连接器附近的同时,由于电路板布局而导致零附加偏斜

  • 支持超过6 Gbps的数据速率

  • ESD保护达到或超过IEC61000-4-2(4级)

  • V BUS和D +,D–和ID线的5A峰值脉冲电流(8/20 μs脉冲)

  • 工业温度范围:–40°C至85°C

  • 多种节省空间的包装选项

应用领域

  • 笔记本电脑

  • 机顶盒

  • DVD播放机

  • 媒体播放器

  • 手提电脑

CAD模型

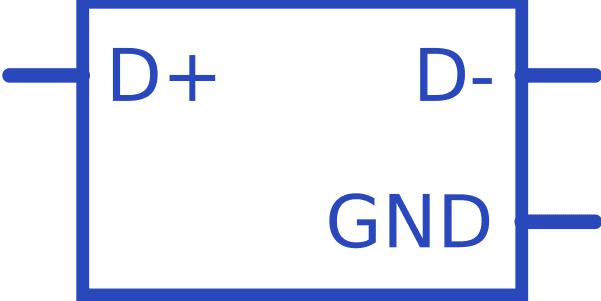

TPD2E009DBZR符号

TPD2E009DBZR符号

TPD2E009DBZR脚印

TPD2E009DBZR脚印

TPD2E009DBZR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

TPD2E009DBZR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

TPD2E009DBZR图片

TPD2E009DBZR

TPD2E009DBZR参数

  • 产品培训模块ESD/EMI Protection
  • 标准包装1
  • 类别过电压,电流,温度装置
  • 家庭TVS - 二极管
  • 系列-
  • 电压 - 反向隔离(标准值)5.5V
  • 电压 - 击穿7V
  • 功率(瓦特)45W
  • 电极标记2 通道阵列 - 双向
  • 安装类型表面贴装
  • 封装/外壳TO-236-3,SC-59,SOT-23-3
  • 供应商设备封装SOT-23-3
  • 包装Digi-Reel®
  • 其它名称296-24657-6
