TMS320VC5509APGE是一款基于TMS320C55xDSP代CPU处理器内核的数字信号处理器。C55x?DSP架构通过增加并行性和完全专注于降低功耗来实现高性能和低功耗。CPU支持一种内部总线结构，该结构由一个程序总线、三个数据读取总线、两个数据写入总线和专用于外设和DMA活动的附加总线组成。这些总线能够在单个周期内执行多达三个数据读取和两个数据写入。同时，DMA控制器每个周期最多可以执行两次数据传输，而与CPU活动无关。C55xCPU提供两个乘法累加(MAC)单元，每个单元都能够在单个周期内进行17位x17位乘法。附加的16位ALU支持中央40位算术/逻辑单元(ALU)。它支持可变字节宽度指令集以提高代码密度。
产品型号 | TMS320VC5509APGE |
描述 | I2C DSP FIX PT 16-BIT 144-LQFP |
类别 | 集成电路 (IC)，嵌入式 - DSP(数字信号处理器) |
制造商 | 德州仪器 |
系列 | TMS320C55x |
工作温度 | -40°C ~ 85°C (TC) |
包装/箱 | 144-LQFP |
供应商设备包 | 144-LQFP (20x20) |
基本零件号 | TMS320 |

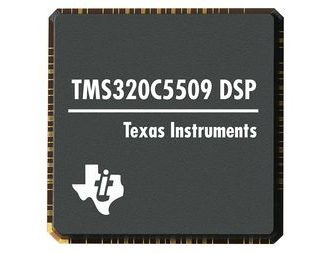

TMS320VC5509APGE
产品种类 | 数字信号处理器和控制器-DSP,DSC |
零件状态 | 活性 |
地址总线宽度 | 14.0 |
时钟频率-最大 | 50.0兆赫 |
外部数据总线宽度 | 16.0 |
格式 | 固定点 |
内部总线架构 | 多 |
JESD-30代码 | S-PQFP-G144 |
JESD-609代码 | e4 |
终端数量 | 144 |
计时器数量 | 2.0 |
片上数据RAM宽度 | 16 |
片上程序ROM宽度 | 16.0 |
峰值回流温度(℃) | 260 |
电源 | 1.6,3.3 |
内存(字) | 128K |
ROM可编程性 | 闪光 |
子类别 | 数字信号处理器 |
电源电压-Nom | 1.6V |
电源电压-最小值 | 1.55伏 |
电源电压-最大值 | 1.65伏 |
安装方式 | 表面贴装 |
技术 | CMOS |
温度等级 | 工业 |
终端完成 | 镍/钯/金(Ni/Pd/Au) |
终端形式 | 鸥翼 |
终端间距 | 0.5毫米 |
终端位置 | 四边形 |
高度 | 1.6毫米 |
长度 | 20.0毫米 |
宽度 | 20.0毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | LFQFP |
包等效代码 | QFP144,.87SQ,20 |
包装形状 | 正方形 |
包装风格 | 平装，低调，细间距 |
制造商包装说明 | LQFP-144 |
RoHS 状态 | 符合ROHS3 |
湿气敏感度 (MSL) | 4(72 小时) |
每个周期执行一条/两条指令
两个算术和逻辑单元 (ALU)
六个器件功能域的可编程低功耗控制
基于片上扫描的仿真逻辑
可编程锁相环时钟发生器
具有晶体输入、独立时钟域和独立电源的实时时钟 (RTC)
TMS320VC5509APGE封装
