SW06GSZ 发布时间 时间:2023/7/7 14:02:34 查看 阅读:714

描述

SW06GSZ是一款四通道单刀单掷模拟开关,同时采用双极性和离子植入FET器件。SW06 FET开关采用双极性数字逻辑输入,其抗静电能力强于CMOS器件。SW06GSZ采用特殊设计和建造技术,具有超强的坚固性和可靠性。该器件不但拥有更高的可靠性,而且在电气规格方面亦有上佳表现。通过在高温条件下降低“导通”电阻和控制漏电流,可以减少潜在误差源。

产品概述

产品型号

SW06GSZ

描述

IC 开关 QUAD SPST 16SOIC

类别

集成电路 (IC),接口 - 模拟开关、复用器、解复用器

制造商

ADI公司

工作温度

-40°C ~ 85°C (TA)

包装/箱

16-SOIC(0.295",7.50mm 宽)

供应商设备包

16-SOIC

基本零件号

SW06

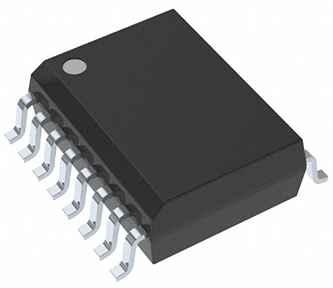

产品图片

SW06GSZ

SW06GSZ

规格参数

产品种类

模拟开关 IC

零件状态

活性

模拟 IC - 其他类型

单刀双掷

JESD-30 代码

R-PDSO-G16

JESD-609 代码

e3

负电源电压-Nom (Vsup)

-15.0 伏

通道数

1

功能数量

4

终端数量

16

离态隔离标准

58.0 分贝

通态电阻匹配标准

10.0 欧姆

通态电阻-最大值 (Ron)

150.0 欧姆

峰值回流温度 (℃)

260

电源电压额定值 (Vsup)

15.0 伏

安装方式

表面贴装

关闭时间-最大

500.0 纳秒

接通时间-最大

700.0 纳秒

技术

BIMOS

温度等级

工业

终端完成

哑光锡 (Sn)

终端形式

鸥翼

终端间距

1.27 毫米

终端位置

高度

2.65 毫米

长度

10.3 毫米

宽度

7.5 毫米

包体材质

塑料/环氧树脂

包装代码

SOP

包装形状

长方形

包装风格

小轮廓

制造商包装说明

SOL-16

环境与出口分类

RoHS 状态

符合 ROHS3

湿气敏感度 (MSL)

1(无限制)

电路图

引脚图

封装

SW06GSZ封装

SW06GSZ封装

替代型号

型号

制造商

品名

描述

SW06GSZ-REEL ADI

ADI

接口芯片

模拟开关 IC SOL-16 MARKED "SW06G" IC

ADG444BRZ

ADI

模拟开关芯片

四通道,SPST,4放大器,70ohm,10.8V至13.2V,±13.5V至±16.5V,SOIC

ADG432BRZ

ADI

模拟开关芯片

四通道,SPST,4放大器,24ohm,12V,±15V,SOIC,16引脚

ADG511BRZ

ADI

模拟开关芯片

四通道,SPST,4放大器,500ohm,2.97V至3.63V,±4.5V至±5.5V,SOIC,16引脚
