MIMXRT1064CVL5B是iMX RT系列的iMX RT1064，i.MX RT系列是第一款包含片上闪存的处理器。MIMXRT1064CVL5B具有4MB的片上闪存，1MB的片上SRAM，同时保持与i.MX RT1050和RT1060系列之间的引脚兼容性。MIMXRT1064DVL6B基于Arm? Cortex?-M7内核，运行频率为600 MHz。

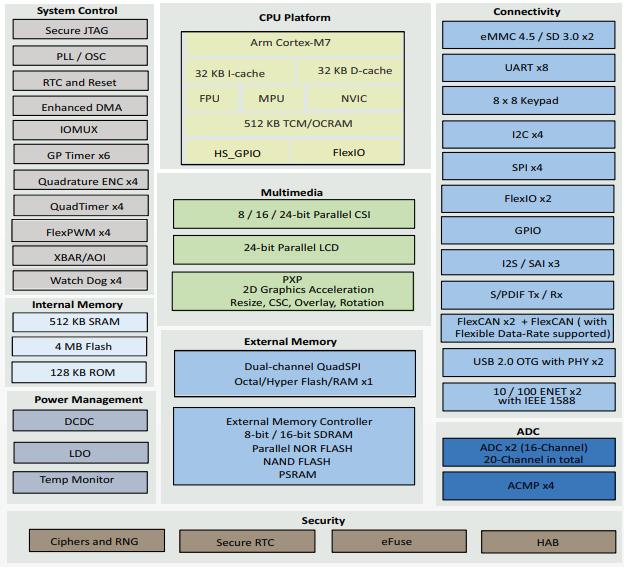

支持单臂Cortex-M7核心:
—32kb L1指令缓存
—32kb L1数据缓存
-全功能的浮点单元(FPU)，支持VFPv5架构
—支持Armv7-M Thumb指令集
集成MPU，多达16个单独的保护区域
紧密耦合的gpio，以与Arm核心相同的频率工作
I-TCM和D-TCM总计512kb
频率600/528 MHz
Cortex M7 CoreSight组件集成调试
核心的频率，如表10，“工作范围”，在第21页。
soc级内存系统由以下附加组件组成:
-引导ROM (128 KB)
-片内闪存(4mb)
-片内RAM (1mb)
—ITCM/DTCM与OCRAM共享512kb OCRAM
-专用512kb OCRAM
外部内存接口:
- 8/16位SDRAM，最高可达SDRAM-133/SDRAM-166
- 8/16位SLC NAND FLASH，软件处理ECC
- SD / eMMC
- spi nor / nand flash
-并行NOR FLASH与XIP支持
-两个单/双通道四SPI FLASH与XIP支持
| 商品分类 | MCU微控制器 | 品牌 | NXP(恩智浦) |
| 封装 | MAPBGA-196 | 核心处理器 | ARM Cortex-M7 |
| 内核规格 | 32-位 | 速度 | 528MHz |
| 连接能力 | CANbus，EBI/EMI，以太网，I2C，MMC/SD/SDIO，SAI，SPDIF，SPI，UART/USART，USB OTG | 外设 | 欠压检测/复位，DMA，POR，PWM，WDT |
| I/O数 | 127 | 程序存储容量 | 4MB（4M x 8） |
| 程序存储器类型 | 闪存 | EEPROM容量 | - |
| RAM大小 | 1M x 8 | 电压-供电(Vcc/Vdd) | 3V ~ 3.6V |
| 数据转换器 | A/D 20x12b | 振荡器类型 | 外部，内部 |
| 工作温度 | -40°C ~ 105°C（TJ） | 安装类型 | 表面贴装型 |
| 基本产品编号 | MIMXRT1064 | HTSUS | 8542.31.0001 |
| 产品应用 | - |
| 湿气敏感性等级(MSL) | 3（168 小时） | ECCN | 5A992C |
| RoHS状态 | 符合 ROHS3 规范 | REACH状态 | 非 REACH 产品 |
MIMXRT1064CVL5B原理图

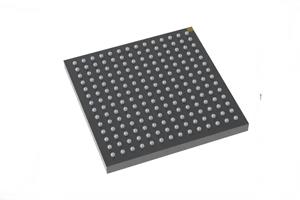

MIMXRT1064CVL5B封装
