描述

MC34671AEPR2是一款用于锂离子或锂聚合物电池的全集成电池充电器。高达28V的高输入电压消除了应用所需的输入过压保护电路。典型的充电周期包括涓流、恒流(CC)和恒压(CV)充电模式。CC模式电流可通过外部电阻器设置为高达600mA。外部电阻两端的电压也用于监控实际充电电流。在-20至70°C的温度范围内,恒定电压固定为4.2V,精度为0.7%。当电池电压低于涓流模式阈值时,涓流模式电流预设为CC模式电流的20%。充电结束(EOC)电流阈值预设为CC模式电流的10%,以节省电路板空间和成本。

产品概述

产品型号

MC34671AEPR2

描述

IC BATT CHG LI-ION 1CELL 8UDFN

类别

集成电路 (IC),PMIC - 电池充电器

制造商

恩智浦半导体

电压 - 电源(最大)

10V

工作温度

-40°C ~ 85°C (TA)

包装/箱

8-UFDFN 外露焊盘

供应商设备包

8-UDFN (3x2)

基本零件号

MC34671

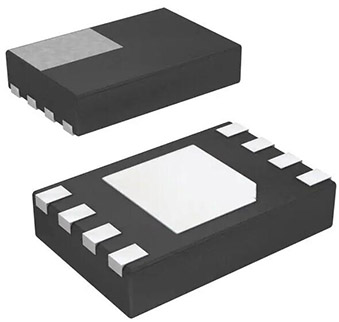

产品图片

MC34671AEPR2

MC34671AEPR2

规格参数

产品分类

电池管理

零件状态

活性

模拟 IC - 其他类型

电源支持电路

JESD-30 代码

R-PDSO-N8

通道数

1

功能数量

1

终端数量

8

峰值回流温度 (℃)

260

子类别

电源管理电路

电源电压额定值 (Vsup)

5.0 伏

安装方式

表面贴装

温度等级

工业

终端形式

无铅

终端间距

0.5 毫米

终端位置

高度

0.65 毫米

长度

3.0 毫米

宽度

2.0 毫米

包体材质

塑料/环氧树脂

包装代码

HVSON

包等效代码

SOLCC8,.11,20

包装形状

长方形

包装风格

小外形,散热器/塞,非常薄的外形

制造商包装说明

2 X 3 MM,0.65 MM 高度,0.50 MM 节距,符合 ROHS,塑料,UDFN-8

环境与出口分类

RoHS 状态

符合 ROHS3

湿气敏感度 (MSL)

1(无限制)

特点

  • 无需外部MOSFET、反向阻断二极管或电流检测电阻器

  • 保证最大600mA可编程CC模式电流

  • 2.6V最小输入工作电压

  • 对完全放电的电池进行涓流充电

  • 充电电流监测器.充电电流热折返

电路图

引脚图

替代型号

型号

制造商

品名

描述

MC34671AEP

恩智浦

电池管理芯片

单节电池,0.6Amp,QFN8

MC34674AEPR2

恩智浦

电池管理芯片

1050mA,4.2V,8Pin,UDFN,EP,T/R

MC34674CEPR2

恩智浦

电池管理芯片

单节电池,10V输入,4.2V/702 mA充电,UDFN-EP-8

MC34671AEPR2推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

MC34671AEPR2图片

MC34671AEPR2

MC34671AEPR2参数

  • 产品培训模块High-Input-Voltage Chargers for Single Cell Li-Ion/Li-Polymer Batteries
  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭PMIC - 电池管理
  • 系列-
  • 功能充电管理
  • 电池化学锂离子(Li-Ion)、锂聚合物(Li-Pol)
  • 电源电压2.6 V ~ 10 V
  • 工作温度-40°C ~ 85°C
  • 安装类型表面贴装
  • 封装/外壳8-UFDFN 裸露焊盘
  • 供应商设备封装8-UDFN-EP(2x3)
  • 包装Digi-Reel®
  • 其它名称MC34671AEPR2DKR
