产品型号 | MAC7111MAG40 |
描述 | IC MCU 32BIT 544KB闪存144LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 恩智浦半导体 |
系列 | MAC7xxx |
打包 | 托盘 |
电压-电源(Vcc / Vdd) | 2.35V?5.5V |
工作温度 | -40°C?125°C(TA) |
包装/箱 | 144-LQFP |
供应商设备包装 | 144-LQFP(20x20) |
基本零件号 | MAC71 |
MAC7111MAG40
制造商包装说明 | 20 X 20 MM，0.50 MM间距，符合RoHS，LQFP-144 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
振荡器类型 | 内部 |
ADC通道 | 是 |
地址总线宽度 | 22.0 |
核心处理器 | ARM7? |
位大小 | 32 |
最大时钟频率 | 50.0兆赫 |
DMA通道 | 是 |
外部数据总线宽度 | 16.0 |
JESD-30代码 | S-PQFP-G144 |
JESD-609代码 | e3 |
I / O线数 | 112.0 |
程序存储器大小 | 544KB(544K x 8) |
程序存储器类型 | 闪 |
EEPROM尺寸 | 32K x 8 |
内存大小 | 32K x 8 |
端子数 | 144 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LFQFP |
包装形状 | 四方形 |
包装形式 | FLATPACK，低调，精细间距 |
峰值回流温度(℃) | 260 |
座高 | 1.6毫米 |
速度 | 40.0兆赫 |
电源电压标称 | 2.5伏 |
最小供电电压 | 2.35伏 |
最大电源电压 | 2.75伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 汽车业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度最大值(秒) | 40 |
长度 | 20.0毫米 |
宽度 | 20.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
32 KB RAM
灵活的中断控制器
144引脚LQFP封装
512 KB程序闪存EEPROM
32 KB数据闪存EEPROM
具有通道多路复用器的增强型DMA
16位外部总线接口，支持片外设备
16通道10位模数转换器
16通道增强型模块化I / O计时器子系统
四个增强的串行通信接口
四个CAN 2.0软件兼容接口
两个串行外围设备接口(SPI)
一个I 2 C总线接口
片上双路2.5 V线性稳压器
10通道，24位周期性中断定时器
32位ARM7TDMI-S?RISC内核，最高工作频率为50 MHz
带有可选标准或低功耗Pierce振荡器的片内时钟生成驱动锁相环时钟倍频器
JTAG测试访问端口(TAP)和嵌入式ICE调试接口，通过Nexus Class 2 Plus接口提供实时指令跟踪支持
与外围设备共享的112个通用输入/输出端口引脚，具有可选的唤醒中断和3.3 V至5 V输入和驱动能力

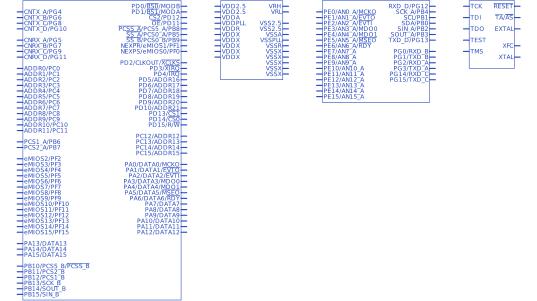

MAC7111MAG40符号
MAC7111MAG40脚印
