产品型号 | LP2985-33DBVR |
描述 | IC REG LINEAR 3.3V 150MA SOT23-5 |
分类 | 集成电路(IC)，PMIC-稳压器-线性 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?125°C |
包装/箱 | SC-74A，SOT-753 |
供应商设备包装 | SOT-23-5 |
基本零件号 | LP2985 |
LP2985-33DBVR
制造商包装说明 | SOT-23，5针 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
调节器类型 | 固定正单输出LDO稳压器 |
可调性 | 固定 |
压差1-Nom | 0.28伏 |
压差1-最大 | 0.575伏 |
输入电压绝对最大值 | 16.0伏 |
最小输入电压 | 4.007伏 |
最大输入电压 | 16.0伏 |
JESD-30代码 | R-PDSO-G5 |
JESD-609代码 | e4 |
线路调整率最大值 | 0.01235伏个 |
功能数量 | 1个 |
输出数量 | 1.0 |
端子数 | 5 |
工作温度，TJ-最小值 | -40℃ |
工作温度，TJ-最大值 | 125℃ |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
输出电流1-最大 | 0.15安 |
输出电压1-标称 | 3.3伏 |
输出电压1分钟 | 3.168伏 |
输出电压1-最大 | 3.432伏 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LSSOP |
包装等效代码 | TSOP5 / 6，.11,37 |
包装形状 | 长方形 |
包装形式 | 小轮廓，低轮廓，缩孔 |
包装方式 | TR |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.45毫米 |
子类别 | 其他监管机构 |
安装类型 | 表面贴装 |
技术 | 双极 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.95毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
最大耐压 | 4.0% |
长度 | 2.9毫米 |
宽度 | 1.6毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
确保150 mA输出电流
最小尺寸(DSBGA)
需要最少的外部组件
使用低ESR输出电容器稳定
关断时静态电流为1 μA
所有负载下的接地引脚电流低
输出电压精度1%(A级)
高峰值电流能力
宽电源电压范围(最大16V)
低ZOUT：0.3Ω典型值(10 Hz至1 MHz)
过热/过电流保护
-40°C至+ 125°C的结温范围
可定制电压
便携式设备
消费电子

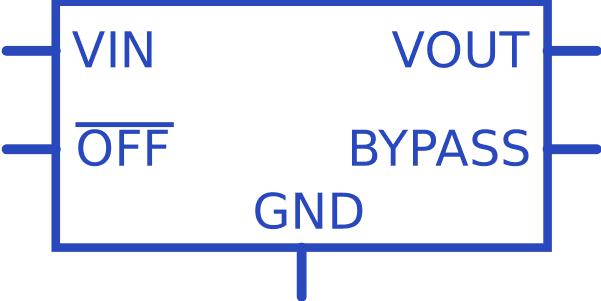

LP2985-33DBVR符号
LP2985-33DBVR脚印
