时间：2023/6/21 16:55:21
阅读：1403

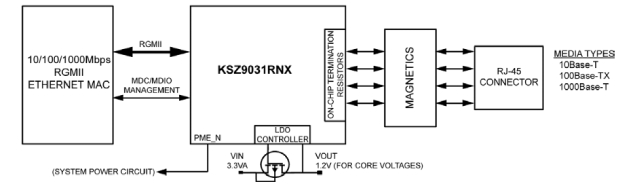

KSZ9031RNX是一款完全集成的三速(10Base-T/100Base-TX/1000Base-T)以太网物理层收发器，用于在标准CAT-5非屏蔽双绞线(UTP)电缆上传输和接收数据。
| 型号 | KSZ9031RNXCA |
| 制造商 | 微芯片技术 |
| 分类 | 集成电路(IC),接口-驱动器、接收器、收发器 |
| 描述 | IC 收发器 FULL 4/4 48QFN |
| 打包 | 托盘 |
| 工作温度 | 0°C~70°C |
| 安装类型 | 表面贴装 |
| 包装/案例 | 48-VFQFN外露焊盘 |
| 供应商设备包 | 48-QFN(7x7) |
| 基本产品编号 | KSZ9031 |
KSZ9031RNXCA
| 产品状态 | 在售 |
| 类型 | 收发器 |
| 协议 | 以太网 |
| 驱动器/接收器数量 | 44655 |
| 双工 | 满的 |
| 电压-电源 | 1.8V、2.5V、3.3V |
| 案例/包装 | QFN |
| 引脚数 | 48 |
| 环境温度范围高 | 70℃ |
| 数据速率 | 1Gbps |
| 界面 | 以太网 |
| 最高结温(Tj) | 125°C |
| 最高工作温度 | 70℃ |
| 最大电源电压 | 3.465伏 |
| 最低工作温度 | 0℃ |
| 最小电源电压 | 1.14伏 |
| 通道数 | 1 |
| 司机人数 | 4 |
| 接收器数量 | 4 |
| 收发器数量 | 1 |
| 单工/双工 | 全双工 |
| 高度 | 900微米 |
| 长度 | 7毫米 |
| 宽度 | 7毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合 ROHS3标准 |
| 湿度敏感度(MSL) | 3（168小时） |
| REACH状态 | REACH不受影响 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
单芯片10/100/1000Mbps符合IEEE802.3标准的以太网收发器
RGMII时序支持根据RGMII2.0版的片上延迟，具有外部延迟的编程选项以及对TX和RX时序路径进行调整和校正
3.3V的RGMII/2.5V/1.8V容限I/O
自动协商以自动选择最高链路上行速度(10/100/1000Mbps)和双工(半/全)
用于差分对的片上终端电阻
片上LDO控制器支持单3.3V电源操作–只需一个外部FET即可为内核生成1.2V
巨型帧支持高达16KB
125MHz参考时钟输出
能量检测掉电模式可在电缆未连接时降低功耗随附的
节能以太网(EEE)支持低功耗空闲(LPI)模式和100Base-TX/1000Base-T时钟停止以及10Base-Te选项的传输幅度降低
具有强大自定义功能的LAN唤醒(WOL)支持-数据包检测
用于链路、活动和速度的可编程LED输出
基线漂移校正
基于LinkMDTDR的电缆诊断，用于识别有故障的铜缆
参数NAND树支持，用于检测芯片I/O和电路板之间的故障
用于诊断的环回模式
自动MDI/MDI-X交叉，以在所有操作速度下检测和纠正线对交换
自动检测和纠正线对交换、线对偏移和线对极性
用于PHY寄存器配置的MDC/MDIO管理接口
中断引脚选项
掉电和省电模
激光/网络打印机
网络附加存储(NAS)
网络服务器
主板上的千兆位LAN(GLOM)
宽带网关
千兆位SOHO/SMB路由器
IPTV
IP机顶盒
游戏机
三重播放(数据、语音、视频)媒体中心
媒体转换器
KSZ9031RNXCA符号
KSZ9031RNXCA焊垫
KSZ9031RNXCA 3D模型
KSZ9031RNXCA封装
| 零件号 | KSZ9021RNI | KSZ9021RN |
| 制造商 | 微芯片技术 | 微芯片技术 |
| 包装/案例 | 48-VFQFN外露焊盘 | 48-VFQFN外露焊盘 |
| 引脚数 | 48 | 48 |
| 数据速率 | 1Gbps | 1Gbps |
| 电源电压 | 1.2V | 1.2V |
| 终端间距 | 0.5毫米 | 0.5毫米 |
| 终止次数 | 48 | 48 |
| 湿度敏感度(MSL) | 3（168小时） | 3（168小时） |
| 安装类型 | 表面贴装 | 表面贴装 |
