产品型号 | HDC1080DMBR |
描述 | 传感器HUMI / TEMP 3.3V I2C 4%SMD |
分类 | 传感器，换能器，湿度，温度传感器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源 | 2.7V?5.5V |
工作温度 | -20°C?85°C |
包装/箱 | 6-WDFN裸焊盘 |
供应商设备包装 | 6 WSON(3x3) |
基本零件号 | HDC1080 |

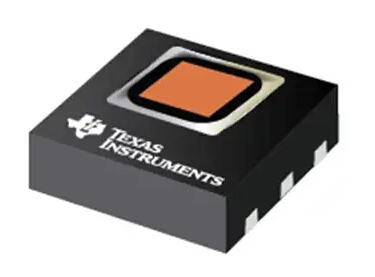

HDC1080DMBR
制造商包装说明 | WSON-6 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 模拟电路 |
最小输入电压 | 2.7伏 |
最大输入电压 | 5.5伏 |
JESD-30代码 | S-PDSO-N6 |
JESD-609代码 | e4 |
通道数 | 1个 |
功能数量 | 1个 |
端子数 | 6 |
传感器类型 | 湿度，温度 |
湿度范围 | 0?100%相对湿度 |
输出类型 | I2C |
输出量 | 14b |
准确性 | ±2%相对湿度 |
响应时间 | 15秒 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HVSON |
包装形状 | 广场 |
包装形式 | 小轮廓，散热片/塞子，外形非常薄 |
座高 | 0.75毫米 |
电源电压标称(Vsup) | 3.0伏 |
电源电压最小值(Vsup) | 2.7伏 |
电源电压最大值(Vsup) | 5.5伏 |
安装类型 | 表面贴装 |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 1.0毫米 |
终端位置 | 双 |
长度 | 3.0毫米 |
宽度 | 3.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
相对湿度精度±2%(典型值)
温度精度±0.2°C(典型值)
高湿度下的出色稳定性
14位测量分辨率
100 nA休眠模式电流
平均电源电流：
710 nA @ 1sps，11位RH测量
1.3 μA @ 1sps，11位相对湿度和温度测量
电源电压2.7 V至5.5 V
3mm×3mm的小尺寸器件
I2C接口
HDC1080DMBR符号
HDC1080DMBR脚印
