时间：2023/7/7 14:10:35
阅读：446

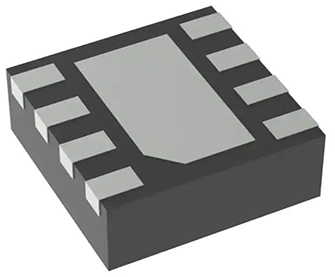

DRV8838DSGR器件为相机、消费产品、玩具和其他低电压或电池供电的运动控制应用提供集成电机驱动器解决方案。该设备可以驱动一台直流电机或其他设备，如螺线管。输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵产生所需的栅极驱动电压。
产品型号 | DRV8838DSGR |
描述 | IC 桥驱动器 PAR 8WSON |
类别 | 集成电路 (IC)，PMIC - 电机驱动器、控制器 |
制造商 | 德州仪器 |
电压 - 电源 | 1.8V～7V |
工作温度 | -40°C ~ 150°C (TJ) |
包装/箱 | 8-WFDFN 外露焊盘 |
供应商设备包 | 8-WSON (2x2) |
基本零件号 | DRV8838 |
DRV8838DSGR
产品种类 | 马达/运动/点火控制器和驱动器 |
零件状态 | 活性 |
模拟 IC - 其他类型 | 有刷直流电机控制器 |
JESD-30 代码 | S-PDSO-N8 |
JESD-609 代码 | e4 |
功能数量 | 1 |
终端数量 | 8 |
输出电流-最大 | 1.8 安 |
峰值回流温度 (℃) | 260 |
电源电流-最大值 (Isup) | 1.5 毫安 |
电源电压额定值 (Vsup) | 3.0 伏 |
安装方式 | 表面贴装 |
温度等级 | 工业 |
终端完成 | 镍/钯/金 (Ni/Pd/Au) |
终端形式 | 无铅 |
终端间距 | 0.5 毫米 |
终端位置 | 双 |
高度 | 800 微米 |
长度 | 2 毫米 |
厚度 | 750 微米 |
宽度 | 2 毫米 |
制造商包装说明 | WSON-8 |
包体材质 | 塑料/环氧树脂 |
包装代码 | HVSON |
包装形状 | 正方形 |
包装风格 | 小外形，散热器/塞，非常薄的外形 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 2 (1 年) |
型号 | 制造商 | 品名 | 描述 |
DRV8837DSGR | 德州仪器 | 电机驱动器 | 芯片，电机电机，有刷驱动WSON-8 |
DRV8837DSGT | 德州仪器 | 电机驱动器 | 芯片，电机驱动器，H桥，1.8A，8WSON |
DRV8838DSGT | 德州仪器 | 电机驱动器 | 芯片，电机驱动器，半桥，WSON-8 |
DRV8839DSSR | 德州仪器 | 电机驱动器 | 低电压双二分之一-H桥驱动器IC LOW VOLTAGE DUAL 1/2-H-BRIDGE DRIVER IC |
