德州仪器(TI)BQ7693003DBTR锂离子和磷酸锂电池监视器是一款强大的模拟前端(AFE)设备，可作为用于下一代高功率系统（例如轻型电动汽车）的完整电池组监控和保护解决方案的一部分、电动工具和不间断电源。BQ7693003DBTR的设计考虑了低功耗：可以启用/禁用IC内的子块以控制整体芯片电流消耗，并且SHIP模式提供了一种将电池组置于超低功耗状态的简单方法。这款来自德州仪器(TI)的电池监控BQ7693003DBTR充电控制器执行各种功能，例如电池充电、检测何时存在外部电源以及确定安全工作温度。该产品将采用卷带包装运输，以便快速安装和安全交付。该器件的最低工作电源电压为6V，最高为25V。该器件采用锂离子电池供电。此电池电量计的最低工作温度为-40°C，最高为85°C。
| 制造商 | 德州仪器 |
| 制造商产品编号 | BQ7693003DBTR |
| 供应商 | 德州仪器 |
| 描述 | IC BATT MON MULTI 6-10C 30TSSOP |
| 详细描述 | 电池 电池监控器 IC 多化学 30-TSSOP |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 30-TFSOP(0.173"，4.40mm宽) |
| 供应商器件封装 | 30-TSSOP |
| 基本产品编号 | BQ76930 |
BQ7693002DBTR
| 包裹 | TSSOP |
| 功能 | 电池监视器 |
| 电池化学 | 多化学 |
| 故障保护 | 过流、过压/欠压、短路 |
| 界面 | I2C |
| 包装盒 | 30-TFSOP(0.173 英寸，4.40 毫米宽) |
| 供应商-设备-包 | 30-TSSOP |
| 最高工作温度 | 85℃ |
| 最大电源电压 | 25伏 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 6伏 |
| 输出数量 | 2 |
| 工作电源电压 | 25伏 |
| 输出电压 | 16伏 |
| 高度 | 1.2毫米 |
| 长度 | 7.8毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 6Vin(最大值)(V) | 50 |
| 特征 | 低端驱动，放电保护过流，短路检测 |
| 串联电池数量(最大) | 10 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 2(1年) |
| REACH状态 | REACH不受影响 |
AFE 监控功能
纯数字接口
内部 ADC 测量电池电压、芯片温度和外部热敏电阻
单独的内部 ADC 测量电池组电流(库仑计数器)
直接支持多达三个热敏电阻 (103AT)
硬件保护功能
放电过电流 (OCD)
放电短路 (SCD)
过压 (OV)
欠压 (UV)
二次保护器故障检测
附加功能
集成电池平衡 FET
充电、放电低侧 NCH FET 驱动器
主机微控制器的警报中断
2.5V 或 3.3V 输出稳压器
无需 EEPROM 编程
高电源电压绝对最大值(高达 108 V)
简单的 I 2 C 兼容接口(CRC 选项)
随机单元连接容忍
轻型电动车辆(LEV)
电动自行车(eBike)
电动踏
板车(eScooter)
脚踏电动自行车(Pedelec)
踏板辅助自行车
电动和园艺工具
BQ7693003DBTR象征
BQ7693003DBTR脚印

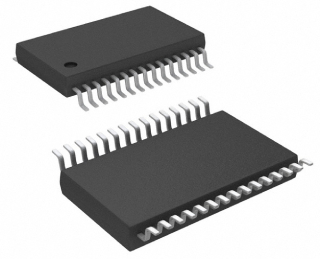

BQ7693003DBTR封装
| 型号 | 制造商 | 品名 | 描述 |
| BQ7693003DBT | 德州仪器 | 电池管理芯片 | BQ7693003DBT管装，电池监控/电量计锂离子/锂聚合物/LiFePO40Vto16V30-PinTSSOPTube |
