BQ76925PWR是一款由主机控制的模拟前端 (AFE),它是一套完备电池组监视、均衡和保护系统的组成部分,这套系统适用于3、4、5或6节串联锂离子和锂聚合物电池。通过一个主机控制器轻松监视各电芯电压、电池组电流及温度。主机可利用这些信息确定不安全或故障运行情况,例如过压、欠压、过热、过流、电芯电量失衡、充电状态和健康状况。电芯输入电压经电平转换、多路选择、缩放后输出,以供主机ADC测量。一个专用引脚提供了经校准的低漂移基准电压,从而实现精确测量。
产品型号 | BQ76925PWR |
描述 | BQ76925 3 T 模拟前端 |
类别 | 集成电路 (IC)PMIC - 电池管理 |
制造商 | 德州仪器 |
功能 | 多功能控制器 |
电池化学 | 锂离子/聚合物 |
故障保护 | 过流、过温、过压/欠压 |
界面 | I2C |
包装/箱 | 20-TSSOP(0.173 英寸,4.40 毫米宽) |
供应商设备包 | 20-TSSOP |
BQ76925PWR
产品分类 | 电池管理 |
安装方式 | 表面贴装 |
引脚数 | 20 |
零件状态 | 活性 |
最高工作温度 | 85℃ |
最大电源电压 | 26.4 伏 |
最低工作温度 | -25℃ |
最小电源电压 | 4.2V |
工作电源电流 | 48 μA |
输出电流 | 10 μA |
输出电压 | 5.5V |
包装 | 切割胶带 (CT) |
高度 | 1.2 毫米 |
长度 | 6.5 毫米 |
厚度 | 1 毫米 |
宽度 | 4.4 毫米 |
属性 | 描述 |
REACH状态 | REACH不受影响 |
无铅 | 无铅 |
辐射硬化 | 不 |
RoHS | 合规 |
用于主机电芯测量的模拟接口
用于主机电流测量的模拟接口
用于主机温度测量的可切换热敏电阻偏置输出
阈值可动态调节的过流比较器
集成电芯均衡场效应晶体管(FET)
支持电芯感测线路开路检测
集成有用于为微控制器或LED供电的3.3V稳压器
用于主机通信的I2C接口
采用20引脚散热薄型小外形尺寸(HTSSOP)或24引脚超薄四方扁平无引线(VQFN)封装
无绳电动工具
轻型电动车辆(电动自行车和电动踏板车等)
不间断电源(UPS)系统
医疗设备
便携式测试设备
BQ76925PWR符号
BQ76925PWR脚印

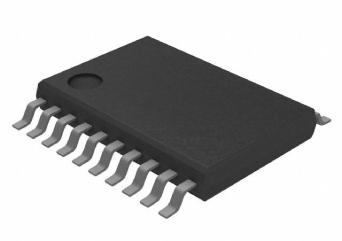

BQ76925PWR封装
型号 | 制造商 | 品名 | 描述 |
BQ76925PW | 德州仪器 | 电池管理芯片 | 4.2V至26.4V电源,TSSOP-20 |
BQ76925RGET | 德州仪器 | 电池管理芯片 | +26.4V, 24引脚 VQFN封装 |
BQ76925RGER | 德州仪器 | 电池管理芯片 | VQFN-24 |
