ADUM161N0BRZ 发布时间 时间:2023/6/29 13:49:04 查看 阅读:749

描述

ADUM161N0BRZ是基于模拟设备公司的iCoupler?技术的6通道数字隔离器。此隔离组件结合了高速互补金属氧化物半导体(CMOS)和单片空心变压器技术,提供了优于光耦器件和其他集成耦合器等替代产品的卓越性能。在5V工作电压下,最大传播延迟为13ns,脉宽失真小于4.5ns。传播延迟的信道到信道匹配在最大4.0ns时非常紧密。ADUM161N0BRZ数据通道是独立的,有多种配置,耐压额定值为3.0kVrms。该设备在电源电压为1.7V至5.5V的情况下运行,提供了与低压系统的兼容性,并实现了跨隔离栅的电压转换功能。

产品概述

制造商ADI
制造商产品编号ADUM161N0BRZ
描述DGTL ISO 3000VRMS 6CH GP 16SOIC
详细描述通用数字隔离器3000Vrms6通道150Mbps75kV/μsCMTI16-SOIC(0.154",3.90mm宽)
类别数字隔离器
包装管件
工作温度-40°C~125°C
安装类型表面贴装型
封装/外壳16-SOIC(0.154",3.90mm宽)
供应商器件封装16-SOIC
基本产品编号ADUM161

产品图片

ADUM161N0BRZ

ADUM161N0BRZ

规格参数

零件状态在售
技术磁耦合
类型通用
隔离式电源
通道数
6
输入-侧1/侧25/1
通道类型单向
电压-隔离3000Vrms
共模瞬变抗扰度(最小值)75kV/μs
数据速率150Mbps
传播延迟tpLH/tpHL(最大值)13ns,13ns
脉宽失真(最大)4.5ns
上升/下降时间(典型值)2.5ns,2.5ns
电压-供电1.7V~5.5V
引脚数16
环境温度范围高125℃
最高结温(Tj)150℃
最高工作温度-40°C
最小电源电压1.7V
通道数6
高度1.75毫米

环境与出口分类

属性描述
RoHS状态符合ROHS3规范
湿气敏感性等级(MSL)3(168小时)
REACH状态非REACH产品
无铅含铅

特点

  • 高共模瞬态抗扰度:100kV/μs

  • 对辐射和传导噪声具有高鲁棒性

  • 低传播延迟

  • 150Mbps最大保证数据速率

  • 低动态功耗

  • 1.8V至5V电平转换

  • 高温操作:125°C

  • 故障安全高或低选项

  • 16芯,符合RoHS标准,窄体SOIC封装

应用领域

  • 通用多通道隔离

  • 串行外围接口(SPI)/数据转换器隔离

  • 工业现场总线隔离

电路图

引脚图

CAD模型

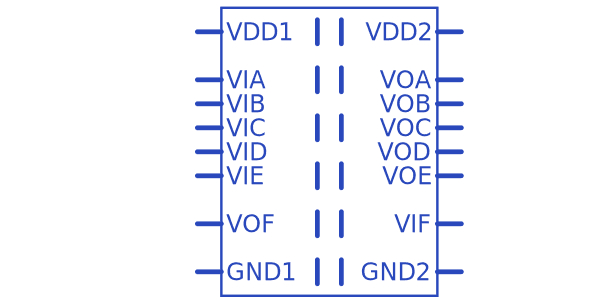

ADUM161N0BRZ符号

ADUM161N0BRZ符号

ADUM161N0BRZ脚印

ADUM161N0BRZ脚印

封装

ADUM161N0BRZ封装

ADUM161N0BRZ封装

替代型号

型号
制造商
品名
描述
ADUM161N0BRZ-RL7亚德诺接口隔离器数字隔离器IC,Robust6CHDigitalISO,5/1
