ADS5263IRGCT 发布时间 时间:2023/6/21 17:06:40 查看 阅读:853

描述

ADS5263IRGCT具有14位低功耗模式,其在此模式下作为一个四通道14位ADC运行。16位前端级被断电,与16位模式相比,此部件的能耗大约为一半。14位模式支持一个2Vpp满量程输入信号,此时SNR典型值为74dBFS。ADS5263IRGCT可在两个分辨率模式间自动切换。这使得系统能够使用高分辨率、高功耗模式或者一个低分辨率、低功耗模式中的同一部。该器件还配有一个数字处理模块,其中集成数字增益(最高可达12dB)等多种常用数字功能。它包括一个数字滤波器模块,此模块具有内置的抽取滤波器(具有低通、高通和带通特点)。此抽取率也是可编程的(2倍,4倍或8倍)。这使得该器件非常适用于窄带应用,因为滤波器可为此类应用提高SNR并滤除谐波,同时降低输出数据速率。

产品概述

产品型号ADS5263IRGCT
制造商德州仪器
描述IC ADC 16BIT 流水线 64VQFN
分类集成电路(IC),数据采集-模数转换器(ADC)
打包卷带式(TR)
工作温度-40°C~85°C
安装类型表面贴装
包装/案例64-VFQFN外露焊盘
供应商设备包64-VQFN(9x9)
基本产品编号ADS5263

产品图片

ADS5263IRGCT

ADS5263IRGCT

规格参数

产品状态在售
位数16
采样率(每秒)100M
输入数量4
输入类型微分
数据接口LVDS-串行
配置S/H-ADC
比率-S/H:ADC0.042361111
A/D转换器数量4
建筑学流水线
参考类型外部内部
电压-电源,模拟3V~3.6V
电压-电源,数字1.7V~1.9V
特征同时采样
案例/包装VQFN
接触电镀相信
引脚数64
兑换率100毫秒
微分非线性0.1 LSB
积分非线性(INL)2.2 低位
界面LVDS,并行
最高工作温度85°C
最大电源电压3.6V
最低工作温度-40°C
最小电源电压3伏
A/D转换器数量4
模拟输入数量8
位数16
通道数4
转换器数量4
元素数量4
输入数量4
工作电源电压3.3V
打包磁带和卷轴
能量消耗1.35瓦
功耗1.22瓦
解析度2乙
采样率100毫秒
信噪比(SNR)84.6分贝
供应类型模拟、数字、单
高度1毫米
长度9毫米
厚度880微米
宽度9毫米

环境与出口分类

属性描述
RoHS状态符合 ROHS3标准
湿度敏感度(MSL)3(168小时)
REACH状态REACH不受影响
无铅无铅

特点

  • 最大采样率:100MSPS

  • 可编程器件分辨率

  • 16位高SNR模式

  • 14位低功耗模式

  • 低频噪声抑制

  • 数字处理块

  • ADC输入通道与低压差分信令(LVDS)输出引脚间的可编程映射-简化了电路板设计

  • 多种测试模式以验证现场可编程栅极阵列(FPGA)/接收器的数据捕捉

  • 已串化LVDS输出

  • 内部和外部基准

  • 3.3V模拟电源

  • 1.8V数字电源

  • 在1个时钟周期内从6dB过载内恢复

引脚图

CAD模型

ADS5263IRGCT符号

ADS5263IRGCT符号

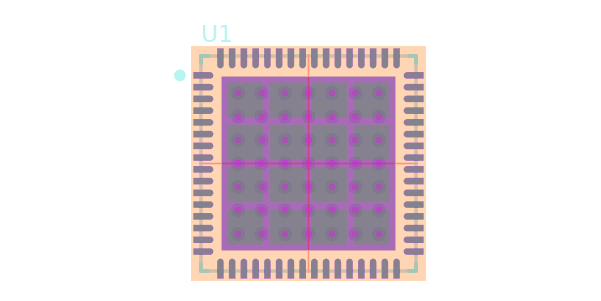

ADS5263IRGCT焊垫

ADS5263IRGCT焊垫

ADS5263IRGCT 3D模型

ADS5263IRGCT 3D模型

封装

ADS5263IRGCT封装

ADS5263IRGCT封装

替代型号

零件号ADS6425IRGCTADS6424IRGCTADS6423IRGCT
制造商德州仪器
德州仪器
德州仪器
包装/案例64-VFQFN外露焊盘64-VFQFN外露焊盘64-VFQFN外露焊盘
引脚数646464
位数121212
采样率125毫秒105毫秒80毫秒
界面LVDS,串行LVDS,串行LVDS,串行
积分非线性(INL)2.5LSB2.2低位2LSB
转换器数量---
最小电源电压3伏3伏3伏
电源电压3.3V3.3V3.3V
