产品概述

产品型号

ADS1110A0IDBVR

描述

集成电路ADC 16BIT SIGMA-DELTA SOT23-6

分类

集成电路(IC),数据采集-模数转换器(ADC)

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

工作温度

-40°C?125°C

供应商设备包装

SOT-23-6

基本零件号

ADS1110

产品图片

ADS1110A0IDBVR

ADS1110A0IDBVR

规格参数

制造商包装说明

SOT-23,6针

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

转换器类型

ADC,DELTA-SIGMA

位数

16

采样率(每秒)

240

输入数量

1个

输入类型

差分单端

模拟输入电压-最小值

-0.2伏

模拟输入最大电压

5.7伏

JESD-30代码

R-PDSO-G6

JESD-609代码

e4

线性最大误差(EL)

0.01%

模拟输入通道数

1.0

位数

16

功能数量

1个

端子数

6

最低工作温度

-40℃

最高工作温度

85℃

输出位码

2的补码二进制

输出格式

系列

包装主体材料

塑料/环氧树脂

包装代码

LSSOP

包装等效代码

TSOP6..11,37

包装形状

长方形

包装形式

小轮廓,低轮廓,缩孔

峰值回流温度(℃)

260

资格状态

不合格

采样率

1.28E-4兆赫

座高

1.45毫米

子类别

模数转换器

最大电源电流

0.35毫安

电源电压标称

5.0伏

安装类型

表面贴装

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

端子间距

0.95毫米

终端位置

时间@峰值回流温度-最大(秒)

未标明

长度

2.9毫米

宽度

1.6毫米

环境与出口分类

属性
描述

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 小型SOT23-6封装中的完整数据采集系统

  • 板载参考:

  • 精度:2.048V±0.05%

  • 漂移:5ppm /°C

  • 板载PGA

  • 板载振荡器

  • 16位无码

  • INL:最大FSR的0.01%

  • 连续自校准

  • 单周期转换

  • 可编程数据速率:15SPS至240SPS

  • I 2 C?接口—八个可用地址

  • 电源:2.7V至5.5V

  • 低电流消耗:240μA

应用领域

  • 便携式仪器

  • 工业过程控制

  • 智能发射器

  • 消费品

  • 工厂自动化

  • 温度测量

CAD模型

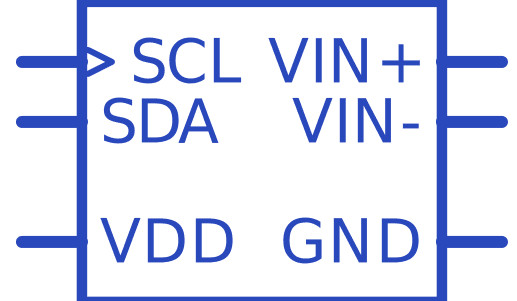

ADS1110A0IDBVR符号

ADS1110A0IDBVR符号

ADS1110A0IDBVR脚印

ADS1110A0IDBVR脚印

ADS1110A0IDBVR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

ADS1110A0IDBVR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

ADS1110A0IDBVR图片

ADS1110A0IDBVR

ADS1110A0IDBVR参数

  • 产品培训模块Data Converter Basics
  • 视频文件Nuts and Bolts of the Delta-Sigma Converter
  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭数据采集 - 模数转换器
  • 系列-
  • 位数16
  • 采样率(每秒)15 ~ 240
  • 数据接口I²C,串行
  • 转换器数目1
  • 功率耗散(最大)1.75mW
  • 电压电源单电源
  • 工作温度-40°C ~ 85°C
  • 安装类型表面贴装
  • 封装/外壳SOT-23-6
  • 供应商设备封装SOT-23-6
  • 包装Digi-Reel®
  • 输入数目和类型1 个差分,双极
  • 其它名称296-25890-6
