时间：2023/6/29 17:37:47
阅读：1140
ADN2815ACPZ是一款基于多环路PLL架构的连续速率时钟恢复、数据重定时设备。它可以自动锁定到10Mbps到2.7Gbps的任何数据速率，恢复时钟，重新定时数据，无需编程，也无需外部参考时钟作为采集辅助。I2C接口可用于访问ADN2815ACPZ的特殊功能，然而正常运行不需要它。ADN2815ACPZ采用标准FR-4材料制造。所有高速差分信号记录道的匹配长度均在3密耳以内，并保持50毫米?保持信号完整性的特性阻抗。
| 制造商 | ADI |
| 制造商产品编号 | ADN2815ACPZ |
| 描述 | IC CLK 数据 REC SDH 1.25GHZ |
| 详细描述 | SONET/SDH时钟和数据恢复(CDR)，多路复用器IC1.25GHz1输出32-LFCSP-WQ(5x5) |
| 类别 | 集成电路(IC)时钟/计时-专用 |
| 工作温度 | -40°C~85°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 32-LFCSP-WQ(5x5) |
| 供应商器件封装 | 32-LFCSP-WQ(5x5) |
| 基本产品编号 | ADN2815 |
ADN2815ACPZ
| 零件状态 | 在售 |
| 主要用途 | SONET/SDH |
| 输出 | LVDS |
| 电路数 | 1 |
| 比率-输入:输出 | 1：2 |
| 差分-输入:输出 | 是/是 |
| 频率-最大值 | 1.25GHz |
| 电压-供电 | 3V~3.6V |
| 案例/包装 | LFCSPEP |
| 引脚数 | 32 |
| 数据速率 | 1.25Gbps |
| 频率 | 1.25GHz |
| 最大频率 | 1.25GHz |
| 最高工作温度 | 85°C |
| 最大功耗 | 472兆瓦 |
| 最大电源电流 | 131毫安 |
| 最大电源电压 | 3.6V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 3伏 |
| 标称电源电流 | 131毫安 |
| 元素数量 | 1 |
| 输出数量 | 2 |
| 工作电源电流 | 131毫安 |
| 工作电源电压 | 3.3V |
| 包装 | 切割胶带 |
| 锁相环 | 是的 |
| 功耗 | 472兆瓦 |
| 高度 | 750微米 |
| 长度 | 5.1毫米 |
| 宽度 | 5.1毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
电力供应
PIN/NIN输入
时钟/数据输出
切片
信号丢失检测器
失锁检测器
ADN2815ACPZ符号

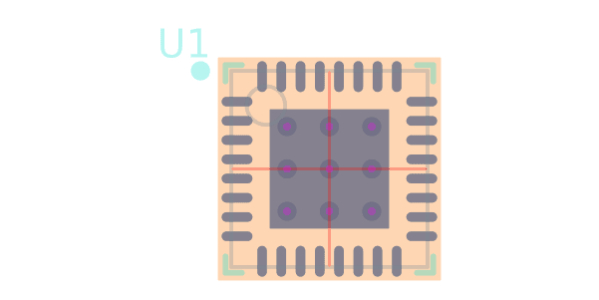

ADN2815ACPZ脚印
ADN2815ACPZ封装
| 型号 | 制造商 | 品名 | 描述 |
| ADN2815ACPZ | 亚德诺 | 时钟信号器件 | 芯片,时钟与数据恢复器,1.25GHZ,LFCSP-32 |
| ADN2815ACPZ-500RL7 | 亚德诺 | 时钟信号器件 | LFCSP 32Pin |
