AD8422BRMZ是一款高精度、低功耗、低噪声的轨对轨仪表放大器，可提供业界最佳的单位微安性能。AD8422BRMZ处理的信号具有超低失真性能，在其整个输出范围内与负载无关。此器件是工业标准AD620的第三代产品。它采用了新的工艺技术和设计技术，实现了比前代产品更高的动态范围和更低的误差，同时功耗不到三分之一。AD8422BRMZ使用AD8221引入的高性能引脚。Very低偏置电流使它无误差，具有高源阻抗，允许多个传感器多路传输到输入端。低电压噪声和低电流噪声使AD8422BRMZ成为测量惠斯通电桥的理想选择。
| 制造商 | ADI |
| 制造商产品编号 | AD8422BRMZ |
| 描述 | IC INST AMP 1 电路 8MSOP |
| 详细描述 | 仪表放大器1电路满摆幅8-MSOP |
| 类别 | 集成电路(IC)线性器件-放大器-仪器、运算放大器、缓冲放大器 |
| 工作温度 | -40°C~85°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-TSSOP，8-MSOP(0.118"，3.00mm宽) |
| 供应商器件封装 | 8-MSOP |
| 基本产品编号 | AD8422 |
AD8422BRMZ
| 零件状态 | 在售 |
| 放大器类型 | 仪表 |
电路数 | 1 |
| 输出类型 | 满摆幅 |
| 压摆率 | 0.8V/μs |
| -3db带宽 | 2.2兆赫 |
| 电流-输入偏置 | 200帕 |
| 电压-输入补偿 | 50μV |
| 电流-供电 | 300μA |
| 电流-输出/通道 | 20mA |
| 电压-跨度(最小值) | 3.6V |
| 电压-跨度(最大值) | 36V |
| 案例/包装 | MSOP |
| 引脚数 | 8 |
| 带宽 | 2.2兆赫 |
| 共模抑制比 | 94分贝 |
| 增益带宽积 | 2.2兆赫 |
| 输入偏置电流 | 200帕 |
| 输入失调电压(Vos) | 300毫伏 |
| 最大双电源电压 | 18V |
| 最高结温(Tj) | 150℃ |
| 最高工作温度 | 85°C |
| 最大电源电流 | 30μA |
| 最大电源电压 | 36V |
| 最小双电源电压 | 1.8V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 3.6V |
| 标称电源电流 | 300μA |
| 放大器数量 | 1 |
| 通道数 | 1 |
| 元素数量 | 1 |
| 工作电源电流 | 300μA |
| 每个通道的输出电流 | 20mA |
| 反抗 | 200GΩ |
| 响应时间 | 160微秒 |
| 转换速率 | 0.8V/.s |
| 电压增益 | 60分贝 |
| 高度 | 950微米 |
| 长度 | 3.2毫米 |
| 宽度 | 3.2毫米 |
| 属性 | 描述 |
| RoHS状态 | RoHS状态 |
| 湿气敏感性等级(MSL) | 1(无限) |
| 无铅 | 含铅 |
| 辐射硬化 | 不 |
低功耗：330μA
最大静态电流轨对轨输出
低噪声和失真
优秀的交流规格
高精度直流性能(AD8422BRZ)
供应范围广
输入过压保护：来自相反电源的40V
增益范围：1到1000
医疗器械
工业过程控制
应变计
传感器接口
精密数据采集系统
通道隔离系统
便携式仪器

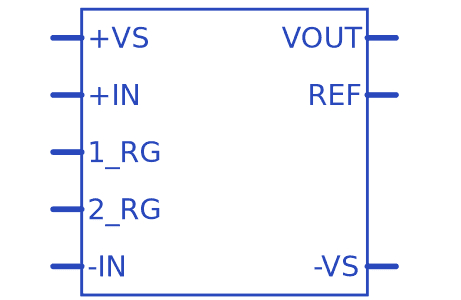

AD8422BRMZ符号

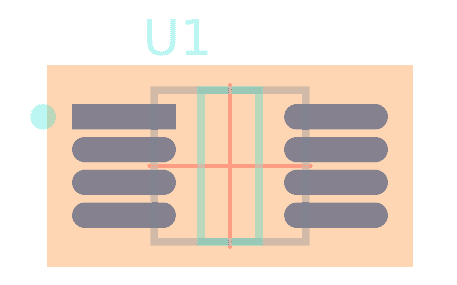

AD8422BRMZ脚印
AD8422BRMZ封装
| 型号 | 制造商 | 品名 | 描述 |
| AD8422BRMZ-RL | 亚德诺 | 仪表放大器 | 高性能，低功耗，轨到轨精密仪表放大器 |
| AD8422BRMZ-RL | 亚德诺 | 仪表放大器 | 高性能，低功耗，轨到轨精密仪表放大器 |
| MCP6N16-010E/MS | 微芯 | 仪表放大器 | 1个放大器,22μV,5MHz,1.8V至5.5V,MSOP |
