AD8367ARUZ是一款45dB高性能可变增益放大器，具有线性dB增益控制，适用于从低频到数百兆赫兹的应用。增益响应的范围、平坦度和精度是使用ADI公司的X-AMP?架构实现的。输入应用于9级200R电阻梯形网络。
产品型号 | AD8367ARUZ |
描述 | I2C 运算放大器 VGA 1 电路 14TSSOP |
类别 | 集成电路 (IC)，线性 - 放大器 - 仪表、运算放大器、缓冲放大器 |
制造商 | ADI公司 |
系列 | X-AMP? |
电压 - 电源，单/双 (±) | 2.7V ~ 5.5V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 14-TSSOP(0.173 英寸，4.40 毫米宽) |
供应商设备包 | 14-TSSOP |
基本零件号 | AD8367 |
AD8367ARUZ
制造商包装说明 | TSSOP-14 |
零件状态 | 活性 |
模拟 IC - 其他类型 | 模拟电路 |
JESD-30 代码 | R-PDSO-G14 |
JESD-609 代码 | e3 |
功能数量 | 1 |
终端数量 | 14 |
峰值回流温度 (℃) | 260 |
子类别 其他模拟 | IC |
电源电流-最大值 (Isup) | 30.0 毫安 |
电源电压额定值 (Vsup) | 5.0 伏 |
安装方式 | 表面贴装 |
温度等级 | 工业 |
终端完成 | 哑光锡 (Sn) |
终端形式 | 鸥翼型 |
终端间距 | 0.65 毫米 |
终端位置 | 双 |
长度 | 5.0 毫米 |
宽度 | 4.4 毫米 |
高度 | 1.2 毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包等效代码 | TSSOP14,.25 |
包装形状 | 长方形 |
包装风格 | 小外形、薄型、缩距 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 1(无限制) |
3dB截止频率500MHz
增益和增益模式
线性dB，缩放20mV/dB
电阻接地参考输入
片上平方律检测器

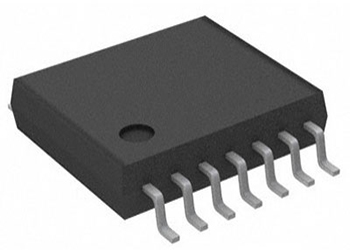

AD8367ARUZ封装
型号 | 制造商 | 品名 | 描述 |
AD8367ARU | ADI | 放大器、缓冲器 | 控制电压放大器，3 V，5 V，14针 TSSOP封装 |
AD8367ARUZ-RL7 | ADI | 放大器、缓冲器 | 5.5V 14-Pin TSSOPT/R |
AD8367ARU-REEL7 | ADI | 放大器、缓冲器 | 专用放大器 500MHz 45dB 线性分贝 |
ADA4851-4YRUZ | ADI | 放大器、缓冲器 | 四路，130MHz，4个放大器，375V/μs，2.7V至12V，TSSOP，14引脚 |
