AD664BD-BIP是一款单片IC，集成了4个完整的12位、电压输出DAC。每个DAC均具有双缓冲输入锁存结构和数据回读功能。所有DAC读写操作均通过一个单端微处理器兼容型I/O端口完成。该器件具有一个复位至零控制引脚，无论输入锁存器中有何内容，用户都能利用该引脚将所有DAC输出同时复位至零。可以将任一个或全部DAC置于透明模式，这样输出就能够立即对输入数据做出反应。
产品型号 | AD664BD-BIP |
描述 | IC DAC 12BIT V-OUT 28CDIP |
类别 | 集成电路 (IC)，数据采集 - 数模转换器 (DAC) |
制造商 | ADI公司 |
电压 - 电源，模拟 | ±11.4V ~ 16.5V |
电压 - 电源，数字 | 5V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 28-CDIP (0.600", 15.24mm) |
供应商设备包 | 28-CDIP |
基本零件号 | AD664 |
AD664BD-BIP
制造商包装说明 | 密封、陶瓷、DIP-28 |
零件状态 | 活性 |
转换器类型 | 数模转换器 |
输入位代码 | BINARY |
输入格式 | 平行，字 |
JESD-30 代码 | R-CDIP-T28 |
JESD-609 代码 | 0 |
线性误差-最大值 (EL) | 0.0183% |
负电源电压-Nom | -15.0 伏 |
位数 | 12 |
功能数量 | 4 |
终端数量 | 28 |
建立时间-最大 | 10.0 微秒 |
稳定时间标称 (tstl) | 10.0 微秒 |
子类别 | 其他转换器 |
安装方式 | 通孔 |
技术 | CMOS |
温度等级 | 工业 |
终端完成 | 锡/铅 (Sn63Pb37) |
终端形式 | 通孔 |
终端间距 | 2.54 毫米 |
终端位置 | 双 |
高度 | 5.34 毫米 |
长度 | 37.85 毫米 |
宽度 | 15.49 毫米 |
包体材质 | 陶瓷、金属密封复合材料 |
包装代码 | DIP |
包等效代码 | DIP28,.6 |
包装形状 | 长方形 |
包装风格 | IN-LINE |
RoHS 状态 | 不符合 RoHS |
湿气敏感度 (MSL) | 1(无限制) |
4个完整的电压输出DAC
日期寄存器回读特性
“复位至零”无效使能功能
乘法操作
双缓冲锁存
表贴(LCC、PLCC和JLCC)、PDIP 和 SBDIP 封装
提供符合 MIL-STD-883 标准的版本

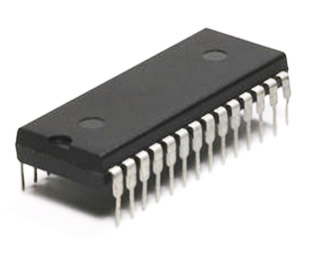

AD664BD-BIP封装
型号 | 制造商 | 品名 | 描述 |
AD664BD-UNI | ADI(亚德诺) | DA转换器 | 单片12位四路DAC Monolithic 12-Bit Quad DAC |
AD664AD-BIP | ADI(亚德诺) | DA转换器 | 单片12位四路DAC Monolithic 12-Bit Quad DAC |
AD664TD-BIP | ADI(亚德诺) | DA转换器 | 单片12位四路DAC Monolithic 12-Bit Quad DAC |
