AD5621BKSZ是单8-/10-/12位缓冲电压输出DAC，可在单个2.7V至5.5V电源下工作，在5V下通常消耗75μa。此部件采用小型LFCSP和SC70封装。它片上精密输出放大器允许实现轨到轨输出摆动。AD5621BKSZ采用多功能三线串行接口，以高达30MHz的时钟频率工作，并与SPI、QSPI兼容?,微丝?,以及DSP接口标准。AD5621BKSZ的参考源于电源输入，因此提供了最宽的动态输出范围。此部件包含一个上电复位电路，该电路确保DAC输出功率高达0V，并保持在那里，直到对设备进行有效写入。AD5621BKSZ具有断电功能，可在3V时将电流消耗降低至通常为0.2μa。
AD5621BKSZ
| 制造商 | ADI |
| 制造商产品编号 | AD5621BKSZ |
| 描述 | IC DAC 12BIT V-OUT SC70-6 |
| 详细描述 | 12位数模转换器1SC-70-6 |
| 类别 | 集成电路(IC)数据采集-数模转换器(DAC) |
| 系列 | nanoDAC? |
| 包装 | 卷带(TR)剪切带(CT)Digi-Reel?得捷定制卷带 |
| 工作温度 | -40°C~125°C |
| 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
| 供应商器件封装 | SC-70-6 |
| 安装类型 | 表面贴装型 |
| 基本产品编号 | AD5621 |
| 零件状态 | 在售 |
| 位数 | 12 |
| 数模转换器数 | 1 |
| 建立时间 | 10μs |
| 输出类型 | 电压-缓冲 |
| 差分输出 | 无 |
| 数据接口 | SPI，DSP |
| 参考类型 | 供应 |
| 电压-供电，模拟 | 2.7V~5.5V |
| 电压-供电，数字 | 2.7V~5.5V |
| INL/DNL(LSB) | ±1(最大)，±0.5(最大) |
| 架构 | 电阻串DAC |
| 最高工作温度 | 125℃ |
| 最低工作温度 | 40°C |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
6芯SC70和LFCSP封装
微功率运行：5V时最大100μA
在3V电压下，电源通常降至0.2μA
2.7V至5.5V电源
设计保证单调性
通电复位至0V，并检测到断电
3断电功能
带有施密特触发输入的低功耗串行接口
片内输出缓冲放大器，轨对轨操作
同步中断设备
最小化零代码错误
电压水平设置
便携式电池供电仪器
数字增益和偏移调整
可编程电压和电流源
可编程衰减器

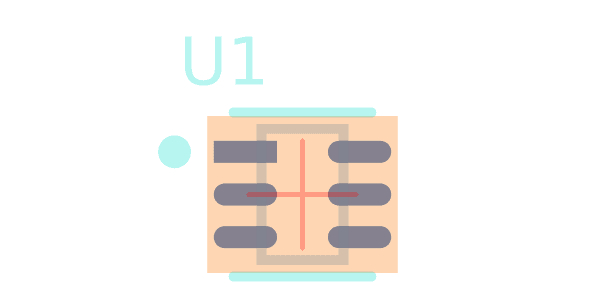

AD5621BKSZ脚印
AD5621BKSZ符号
AD5621BKSZ封装
