时间：2023/7/7 13:55:32
阅读：312

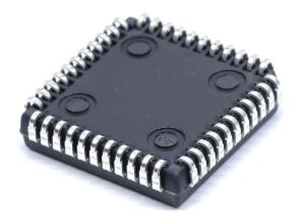

XC9536-7PC44C是一款高性能CPLD，可为通用逻辑集成提供先进的系统内编程和测试功能。它由8个36V18功能块组成，提供800个可用门，传播延迟为5ns。
产品型号 | XC9536-7PC44C |
描述 | 集成电路 CPLD 36MC 7.5NS 44PLCC |
类别 | 集成电路 (IC)，嵌入式 - CPLD(复杂可编程逻辑器件) |
制造商 | Xilinx Inc. |
工作温度 | 0°C ~ 70°C (TA) |
包装/箱 | 44-LCC (J-Lead) |
供应商设备包 | 44-PLCC (16.59x16.59) |
基本零件号 | XC9536 |
XC9536-7PC44C
产品种类 | CPLD - 复杂可编程逻辑器件 |
可编程逻辑类型 | 闪存可编程逻辑器件 |
时钟频率-最大 | 83.3兆赫 |
JESD-30 代码 | S-PQCC-J44 |
JESD-609 代码 | 0 |
专用输入数量 | 0.0 |
I/O 线数 | 34.0 |
宏小区数量 | 36.0 |
终端数量 | 44 |
组织 | 0 个专用输入，34 个 I/O |
输出功能 | 宏单元 |
峰值回流温度 (℃) | 225 |
电源 | 3.3/5,5 |
传播延迟 | 7.5 纳秒 |
子类别 | 可编程逻辑器件 |
电源电压-Nom | 5.0 伏 |
电源电压-最小值 | 4.75 伏 |
电源电压-最大值 | 5.25 伏 |
安装方式 | 表面贴装 |
技术 | CMOS |
温度等级 | 商业 |
终端完成 | 锡/铅 (Sn85Pb15) |
终端形式 | J BEND |
终端间距 | 1.27 毫米 |
终端位置 | 四边形 |
高度 | 4.572 毫米 |
长度 | 16.5862 毫米 |
宽度 | 16.5862 毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | QCCJ |
包等效代码 | LDCC44,.7SQ |
包装形状 | 正方形 |
包装风格 | 芯片载体 |
制造商包装说明 | 塑料，LCC-44 |
| 属性 | 描述 |
| RoHS状态 | 不符合RoHS规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 含铅 |
| 辐射硬化 | 不 |
所有管脚上的5ns管脚到管脚逻辑延迟
fCNT至100MHz
36个宏单元，800个可用门
最多34个用户I/O引脚
5V系统内可编程
增强的pin锁定体系结构
灵活36V18功能块
广泛的IEEE标准1149.1边界扫描(JTAG)支持
每个宏单元中的可编程功率降低模式
单个输出上的转换速率控制
用户可编程接地引脚能力
用于设计保护的扩展模式安全功能
高驱动24mA输出
3.3V或5V输入/输出能力
高级CMOS5V快速闪存?技术
同时支持多个XC9500的并行编程
提供44针PLCC、44针VQFP、48针CSP封装
XC9536-7PC44C符号
XC9536-7PC44C脚印
型号 | 制造商 | 品名 | 描述 |
XC9536-10PC44C | 赛灵思 | CPLD芯片 | 800Gates 36 个宏单元 66.7MHz 0.5um 技术 5V 44Pin PLCC |
XC9536-10PCG44C | 赛灵思 | CPLD芯片 | 800Gates 36 个宏单元 66.7MHz 0.5um 技术 5V 44Pin PLCC |
XC9536-15PC44C | 赛灵思 | CPLD芯片 | 55.6MHz 0.5um Technology 5V 44Pin PLCC |
