UC3845是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计,为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。
UC3845是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计,为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出,是驱动功率MOSFET的理想器件。
UC3845
产品型号 | UC3845 |
制造商 | 德州仪器(TI) |
输入电压 | 15V |
输出电压 | 5V |
输出电流 | 200mA |
频率 | 500kHz |
封装形式 | DIP |
针脚数 | 8 |
工作温度范围 | 0°C to +70°C |
封装类型 | DIP |
工作温度最低 | 0°C |
工作温度最高 | 70°C |
器件标号 | 3845 |
控制器类型 | PWM |
温度范围 | 商用 |
电源电压 最大 | 25V |
电源电压 最小 | 12V |
芯片标号 | 3845 |
表面安装器件 | 通孔安装 |
输入电压 最大 | 25V |
输入电流 | 11mA |
输出电流 最大 | 1A |
输出类型 | Totem Pole |
输出能量, 每周期 | 5μJ |
逻辑功能号 | 3845A |
电源芯片类型 | PWM控制器 |
针对离线和DC-DC转换器进行了优化
低启动电流(<1 mA)
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
迟滞欠压锁定
双脉冲抑制
大电流图腾柱输出
内部修整的带隙基准
高达500kHz的工作频率
低输出电阻误差放大器

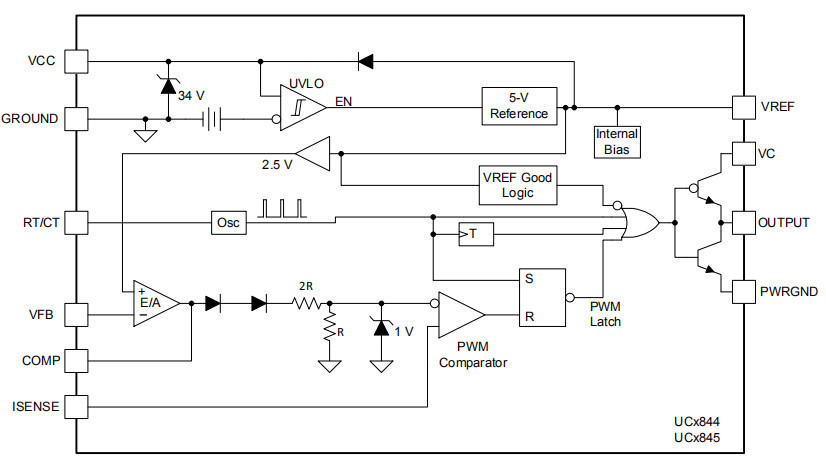

引脚 | 引脚名称 | 描述 |
1 | 补偿 | 该管脚为误差放大器输出,并可用于环路补偿。 |
2 | 电压反馈 | 该管脚是误差放大器的反相输入端,通常通过一个电阻分压器连至开关电源输出。 |
3 | 电流取样 | 一个正比于电感器电流的电压接至此输入,脉宽调制器使用此信息中止输出开关的导通。 |
4 | RT/CT | 通过将电阻RT连接至Vref以及电容CT连接至地,使振荡器频率和最大输出占空比可调。工作频率可达1MHZ 。 |
5 | 地 | 该管脚是控制电路和电源的公共地(仅对8管脚封装如此) |
6 | 输出 | 该输出直接驱动功率MOSFET的栅极,高达1.OA 的峰值电流经此管脚拉和灌,输出开关频率为振荡器频率的一半。 |
7 | VCC | 该管脚是控制集成电路的正电源。 |
8 | Vref | 该管脚为参考输出,它通过电阻RT向电容CT提供充电电流。 |
UC3845封装图
