产品型号 | TS3USB221DRCR |
描述 | IC USB开关双1X2 10SON |
分类 | 集成电路(IC)，接口-模拟开关-特殊用途 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?85°C(TA) |
包装/箱 | 10-VFDFN裸露焊盘 |
供应商设备包装 | 10-VSON(3x3) |
基本零件号 | TS3USB |
TS3USB221DRCR
制造商包装说明 | SON-10 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 差分乘法器 |
带宽标准 | 1100.0兆赫 |
最小输入电压 | 0.0伏 |
最大输入电压 | 5.5伏 |
JESD-30代码 | S-PDSO-N10 |
JESD-609代码 | e4 |
通道数 | 2 |
功能数量 | 1个 |
端子数 | 10 |
断态隔离规范 | 40.0分贝 |
导通电阻匹配器 | 0.2欧姆 |
导通电阻最大值(Ron) | 6.0欧姆 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HVSON |
包装形状 | 广场 |
包装形式 | 小轮廓，散热片/塞子，外形非常薄 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 0.9毫米 |
最大电源电流(Isup) | 0.03毫安 |
电源电压标称(Vsup) | 2.5伏 |
电源电压最小值(Vsup) | 2.3伏 |
电源电压最大值(Vsup) | 3.6伏 |
安装类型 | 表面贴装 |
最大关断时间 | 23.0 ns |
最大接通时间 | 50.0 ns |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 0.5毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 3.0毫米 |
宽度 | 3.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
OE禁用时为1μA低功耗模式
30μA最大低功耗
1.1GHz典型高带宽
0.2R Ron最大通道匹配
1.1GHz典型高带宽
ESD> 2000V人体模型(HBM)
绿色产品，无Sb / Br
通信与网络
便携式设备
工业

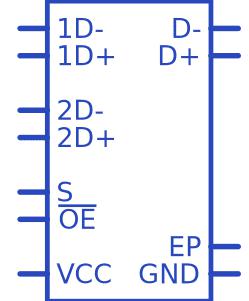

TS3USB221DRCR符号
TS3USB221DRCR脚印
