TPS82130SILR是一款17V输入3A降压转换器MicroSiP电源模块，经优化具有小解决方案尺寸和高效率等特性。该模块集成了一个同步降压转换器和一个电感器，以简化设计、减少外部元件数量并缩小PCB面积。该模块采用紧凑的薄型封装，适合通过标准表面贴装设备进行自动组装。为了更大限度地提高效率，该转换器以2MHz的标称开关频率在PWM模式下工作，并且会在轻负载电流条件下自动进入省电模式。在省电模式下，该器件以20μA(典型值)的静态电流运行。通过使用DCS-Control拓扑，该器件可实现出色的负载瞬态性能和精确的输出稳压。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS82130SILR |
| 描述 | DC DC 转换器 0.9-5V |
| 详细描述 | 非隔离PoL模块直流转换器1输出0.9~5V---3A3V-17V输入 |
| 类别 | 电源-板安装直流转换器 |
| 系列 | 微啜? |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-LDFN裸露焊盘，模块 |
| 大小/尺寸 | 0.12"长x0.11"宽x0.06"高(3.0mmx2.8mmx1.5mm) |
| 供应商器件封装 | 8-uSIP3x2.8 |
| 基本产品编号 | TPS82130 |
TPS82130SILR
| 零件状态 | 在售 |
| 类型 | 非隔离PoL模块 |
| 输出数 | 1 |
| 电压-输入(最小值) | 3V |
| 电压-输入(最大值) | 17V |
| 电压-输出1 | 0.9～5V |
| 电流-输出(最大值) | 3A |
| 应用 | ITE(商业) |
| 特性 | 一次性密码 |
| 案例/包装 | 贴片/贴片 |
| 引脚数 | 8 |
| 最大占空比 | 100% |
| 最小电源电压 | 3个 |
| 输出电压 | 6V |
| 包装 | 切割胶带 |
| 静态电流 | 20μA |
| 开关频率 | 2兆赫 |
| 高度 | 1.524毫米 |
| 长度 | 3.048毫米 |
| 宽度 | 2.794毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
3mm×2.8mm×1.5mmMicroSiP?封装
3V至17V输入范围
3A持续输出电流
DCS-Control?拓扑
可实现轻负载效率的省电模式
20μA工作静态电流
0.9V至6V可调节输出电压
可实现最低压降的100%占空比
电源正常状态输出
具有跟踪功能的可编程软启动
热关断保护
–40°C至125°C工作温度范围
使用TPS82130并借助WEBENCH?PowerDesigner创建定制设计
工业应用
电信和网络应用
固态硬盘
TPS82130SILR符号
TPS82130SILR脚印

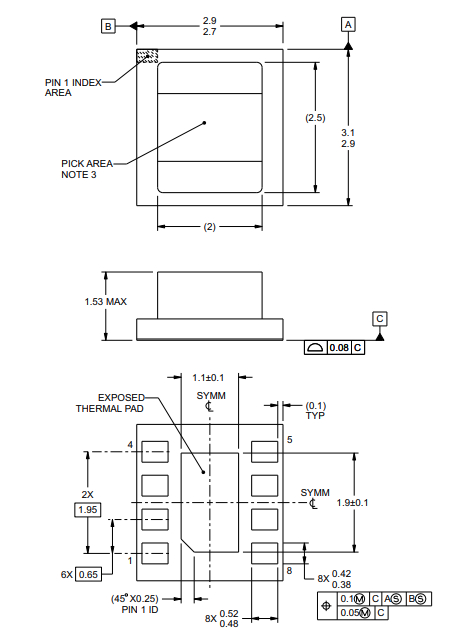

TPS82130SILR封装
