TPS7B6933QDCYRQ1 发布时间 时间:2023/7/7 11:57:08 查看 阅读:738

描述

TexasInstrumentsTPS7B6933QDCYRQ1低压差稳压器是超低Iq低压降线性稳压器,可在高达40V的未稳压输入电压下运行。该器件在轻负载时的静态电流仅为15μA(典型值),适用于待机微控制单元系统。这些设备特别适用于电表、火警和烟雾探测器等始终在线的应用。每个器件都集成了短路和过流保护。TPS7B69xx器件在–40°C至105°C的温度范围内运行。TPS7B6933QDCYRQ1器件符合AEC-Q100标准,适用于汽车应用。

产品概述

制造商德州仪器
制造商产品编号TPS7B6933QDCYRQ1
供应商德州仪器
描述IC REG LIN 3.3V 150MA SOT223-4
详细描述PMIC-稳压器-线性 正 固定 1 输出 150mA SOT-223-4
类别集成电路(IC)PMIC-稳压器-线性
系列汽车,AEC-Q100

产品图片

TPS7B6933QDCYRQ1

TPS7B6933QDCYRQ1

规格参数

零件状态
活性
输出类型
固定
调节器数量
1
电压-输入(最大)40V
电压-输出(最小/固定)
3.3V
压降(最大值)
0.8V@100mA
电流-输出
150mA
电流-静态(Iq)
25μA
PSRR
60dB(100Hz)
保护功能
过流、过温、短路、欠压锁定(UVLO)
供应商设备包
SOT-223-4
引脚数4
精度
3%
压差
700毫伏
最高工作温度
125℃
最大电源电压
40伏
最小电流限制150mA
最低工作温度
-40℃
最小电源电压
4V
输出数量
1
包装
卷带(TR)
静态电流
15μA
高度
1.8毫米
长度
6.5毫米
厚度
1.6毫米
宽度
3.5毫米

环境与出口分类

属性
说明
RoHS状态
符合ROHS3
湿气敏感度(MSL)3(168 小时)
REACH状态
REACH不受影响

特点

  • AEC-Q100符合以下结果:器件温度等级1:–40°C至125°C环境工作温度范围,设备HBMESD分类级别2,设备CDMESD分类等级C4B

  • 具有高达45V瞬态的4V至40V宽VI输入电压范围

  • 最大输出电流:150mA

  • 低静态电流(IQ):轻负载时典型值为15μA,全温下最大25μA

  • 100mA负载:电流下的典型低压差为450mV

  • 稳定的低ESR陶瓷输出电容器(2.2至100μF)

  • 固定2.5V、3.3V和5V输出电压选项

  • 集成故障保护:热关断、短路保护

  • 套餐:4-PinSOT-223Package、5-PinSOT-23Package

应用领域

  • 汽车

  • 带睡眠模式的信息娱乐系统

  • 常开电池应用

  • 车门模块

  • 遥控门锁系统

  • 防盗器

电路图

引脚图

CAD模型

TPS7B6933QDCYRQ1符号

TPS7B6933QDCYRQ1符号

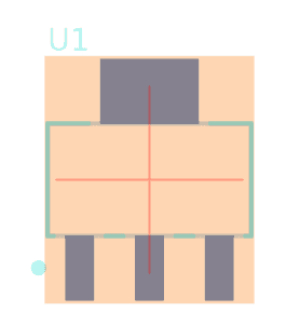

TPS7B6933QDCYRQ1脚印

TPS7B6933QDCYRQ1脚印

封装

TPS7B6933QDCYRQ1封装

TPS7B6933QDCYRQ1封装

TPS7B6933QDCYRQ1推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

TPS7B6933QDCYRQ1资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

TPS7B6933QDCYRQ1图片

TPS7B6933QDCYRQ1

TPS7B6933QDCYRQ1参数

  • 现有数量17,822现货
  • 价格1 : ¥9.06000剪切带(CT)2,500 : ¥4.10215卷带(TR)
  • 系列Automotive, AEC-Q100
  • 包装卷带(TR)剪切带(CT)Digi-Reel? 得捷定制卷带
  • 产品状态在售
  • 输出配置
  • 输出类型固定
  • 稳压器数1
  • 电压 - 输入(最大值)40V
  • 电压 - 输出(最小值/固定)3.3V
  • 电压 - 输出(最大值)-
  • 电压降(最大值)0.8V @ 100mA
  • 电流 - 输出150mA
  • 电流 - 静态 (Iq)25 μA
  • 电流 - 供电(最大值)-
  • PSRR60dB(100Hz)
  • 控制特性-
  • 保护功能过流,超温,短路,欠压锁定(UVLO)
  • 工作温度-40°C ~ 150°C
  • 安装类型表面贴装型
  • 封装/外壳TO-261-4,TO-261AA
  • 供应商器件封装SOT-223-4
