TPS62260TDRVRQ1是针对电池供电应用优化的高效同步降压DC-DC转换器。它通过单节锂离子电池提供高达600mA的输出电流，是为手机和其他便携式应用供电的理想选择。该器件具有2V至6V的宽输入电压范围，支持由具有扩展电压范围的锂离子电池、两节和三节碱性电池、3.3V和5V输入电压轨供电的应用。TPS62260TDRVRQ1以2.25MHz固定开关频率运行，并在轻负载电流下进入省电模式运行，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可以通过将MODE引脚拉高来强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至1μA以下。它允许使用小型电感器和电容器来实现小型解决方案尺寸。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS62260TDRVRQ1 |
| 描述 | IC REG BUCK ADJ 600MA 6SON |
| 详细描述 | 降压开关稳压器IC正可调式0.6V1输出600mA6-WDFN裸露焊盘 |
| 类别 | 集成电路(IC)PMIC-稳压器-DCDC开关稳压器 |
| 系列 | 汽车，AEC-Q100 |
| 工作温度 | -40°C~105°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 6-WDFN裸露焊盘 |
| 供应商器件封装 | 6-WSON(2x2) |
| 基本产品编号 | TPS62260 |

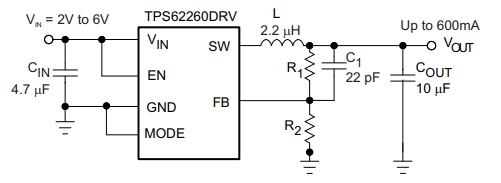

TPS62260TDRVRQ1
| 零件状态 | 在售 |
| 功能 | 降压 |
| 输出配置 | 正 |
| 输出类型 | 可调式 |
| 输出数 | 1 |
| 电压-输入(最小值) | 2V |
| 电压-输入(最大值) | 6V |
| 电压-输出(最小值/固定) | 0.6V |
| 电压-输出(最大值) | 6V |
| 电流-输出 | 600毫安 |
| 频率-开关 | 2.25MHz |
| 同步整流器 | 是 |
| 引脚数 | 6 |
| 最大输入电压 | 6V |
| 最高工作温度 | 125℃ |
| 最大输出电流 | 500mA |
| 最小输入电压 | 2.05V |
| 最低工作温度 | -40°C |
| 工作电源电压 | 6V |
| 输出电流 | 500mA |
| 输出类型 | 固定的 |
| 输出电压 | 1.1V |
| 包装 | 卷带式(TR) |
| 静态电流 | 22μA |
| 开关频率 | 2兆赫 |
| 同步整流器 | 是的 |
| 高度 | 600微米 |
| 长度 | 1.45毫米 |
| 厚度 | 500微米 |
| 宽度 | 1毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
符合汽车应用要求
高效降压转换器
输出电流高达600mA
适用于具有扩展电压范围的锂离子电池的2V至6V宽VIN范围
2.25MHz固定频率操作
轻负载电流下的省电模式
PWM模式下的输出电压精度±1.5%
15μA(典型值)静态电流
100%占空比，实现最低压差
慢启动
轻负载下的电压定位
采用小型2×2×0.8-mmSON封装
允许<1-mm解决方案高度
掌上电脑、掌上电脑
低功耗DSP电源
便携式媒体播放器
POL应用
TPS62260TDRVRQ1封装
| 型号 | 制造商 | 品名 | 描述 |
| TPS62260TDDCRQ1 | 德州仪器 | DC/DC转换器 | 固定频率600mA降压转换器5-SOT-23-THIN-40to105 |
