产品概述

产品型号

TPS62120DCNR

描述

IC REG BUCK ADJ 75MA SOT23-8

分类

集成电路(IC),PMIC-稳压器-DC DC开关稳压器

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

工作温度

-40°C?85°C(TA)

包装/箱

SOT-23-8

供应商设备包装

SOT-23-8

基本零件号

TPS62120

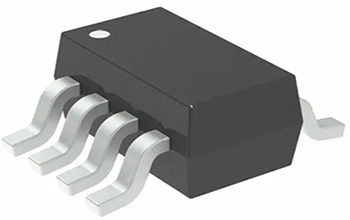

产品图片

TPS62120DCNR

TPS62120DCNR

规格参数

制造商包装说明

SOT-23,8针

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

模拟IC-其他类型

开关稳压器

控制方式

电压模式

控制技术

脉冲宽度调制

输入电压标称

8.0伏

最小输入电压

2.0伏

最大输入电压

15.0伏

JESD-30代码

R-PDSO-G8

JESD-609代码

e4

功能数量

1个

端子数

8

最低工作温度

-40℃

最高工作温度

85℃

最大输出电流

0.4安

最小输出电压

1.2伏

最大输出电压

5.5伏

包装主体材料

塑料/环氧树脂

包装代码

LSSOP

包装等效代码

TSSOP8,.1

包装形状

长方形

包装形式

小轮廓,低轮廓,缩孔

峰值回流温度(℃)

260

资格状态

不合格

座高

1.1毫米

子类别

开关稳压器或控制器

电源电压标称(Vsup)

8.0伏

安装类型

表面贴装

切换台配置

BUCK

最大开关频率

800.0 kHz

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

端子间距

0.65毫米

终端位置

时间@峰值回流温度-最大(秒)

未标明

长度

2.9毫米

宽度

1.63毫米

附加功能

还可以在PFM控制技术中工作,输出电压范围为1.2V至5.5V

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 效率高达96%

  • 省电模式,静态电流为11 μA

  • 高达800kHz的开关频率

  • 同步转换器,无外部整流器

  • 低输出纹波电压

  • 100%占空比可实现最低辍学

  • 内部软启动

  • 电源良好开漏输出TPS62120

  • 开漏输出,用于输出放电TPS62120

  • 2.5V上升/1.85V下降UVLO阈值

  • 小型SOT 8引脚(TPS62120)和2x2 SON 6引脚(TPS62122)封装

应用领域

  • 低功耗射频应用

  • 超低功耗微处理器

  • 能量收集

  • 工业测量

TPS62120DCNR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

TPS62120DCNR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

TPS62120DCNR图片

TPS62120DCNR

TPS62120DCNR参数

  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭PMIC - 稳压器 - DC DC 开关稳压器
  • 系列-
  • 类型降压(降压)
  • 输出类型可调式
  • 输出数1
  • 输出电压1.2 V ~ 5.5 V
  • 输入电压2 V ~ 15 V
  • PWM 型-
  • 频率 - 开关最高 800kHz
  • 电流 - 输出75mA
  • 同步整流器
  • 工作温度-40°C ~ 85°C
  • 安装类型表面贴装
  • 封装/外壳SOT-23-8
  • 包装Digi-Reel®
  • 供应商设备封装SOT-23-8
  • 其它名称296-27815-6
