TPS53513RVER是一款具有自适应导通时间D-CAP3控制模式的小尺寸同步降压转换器。此器件简单易用，具有较少的外部组件数量，可适用于空间受限的电源系统。该器件具有高性能集成MOSFET、精度为0.5%的0.6V电压基准和一个集成的升压开关。具有竞争力的特性包括极少的外部组件数量、快速的负载瞬态响应、自动跳跃模式操作、内部软启动控制，并且不需要补偿。强制持续导通模式(FCCM)有助于满足高性能DSP和FPGA的严格电压调节精度要求。TPS53513RVER采用28引脚VQFN封装，额定工作环境温度范围为–40°C到+85°。
 产品型号 | TPS53513RVER |
| 制造商 | 德州仪器 |
| 分类 | 集成电路(IC),PMIC-稳压器-DCDC开关稳压器 |
| 描述 | IC REG BUCK 可调 8A 28VQFN |
| 打包 | 卷带式(TR) |
| 工作温度 | -40°C~85°C (TA) |
| 安装类型 | 表面贴装 |
| 包装/案例 | 28-VFQFN外露焊盘 |
| 基本产品编号 | TPS53513 |
TPS53513RVER
| 产品状态 | 在售 |
| 功能 | 降压 |
| 输出配置 | 积极的 |
| 拓扑 | 巴克 |
| 输出类型 | 可调节的 |
| 输出数量 | 1 |
| 电压-输入（最小值） | 1.5V |
| 电压-输入（最大值） | 18V |
| 电压-输出（最小/固定） | 0.6V |
| 电压-输出（最大值） | 5.5V |
| 电流-输出 | 8A |
| 频率-开关 | 200kHz~1MHz |
| 同步整流器 | 是的 |
| 案例/包装 | VQFN |
| 引脚数 | 28 |
| 最大输入电压 | 18伏 |
| 最高工作温度 | 85°C |
| 最大输出电流 | 8个 |
| 最大输出电压 | 5.5V |
| 最小输入电压 | 1.5V |
| 最低工作温度 | -40°C |
| 最小输出电压 | 600毫伏 |
| 输出数量 | 1 |
| 工作电源电压 | 25伏 |
| 输出配置 | 积极的 |
| 输出电流 | 8个 |
| 输出类型 | 可调节的 |
| 输出电压 | 5.5V |
| 打包 | 卷带式(TR) |
| 静态电流 | 1.35毫安 |
| 开关频率 | 1兆赫 |
| 同步整流器 | 是的 |
| 高度 | 1毫米 |
| 长度 | 4.5毫米 |
| 厚度 | 900微米 |
| 宽度 | 3.5毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3标准 |
| 湿度敏感度(MSL) | 2（1年） |
| REACH状态 | REACH受影响 |
| 无铅 | 含铅 |
| 辐射硬化 | 不 |
集成型13.8mΩ和5.9mΩMOSFET，具有8A持续输出电流
支持所有陶瓷输出电容器
基准电压600mV(耐受幅度±0.5%)
输出电压范围：0.6V至5.5V
D-CAP3?控制模式，此模式具有快速负载阶跃响应
针对轻负载时高效率的自动跳跃Eco-mode?模式
针对严格输出纹波和电压要求的强制连续传导模式(FCCM)
8个可在250kHz至1MHz之间选择的频率设置
预充电启动能力
内置输出放电电路
开漏电源正常输出
3.5mm×4.5mm28引脚超薄型四方扁平无引线(VQFN)封装
使用TPS53513并借助WEBENCH?电源设计器创建定制设计方案
服务器和云计算负载点(POL)
宽带、网络互联及光纤通信基础设施
输入输出(I/O)电源
TPS53513RVER符号
TPS53513RVER焊垫
TPS53513RVER 3D模型

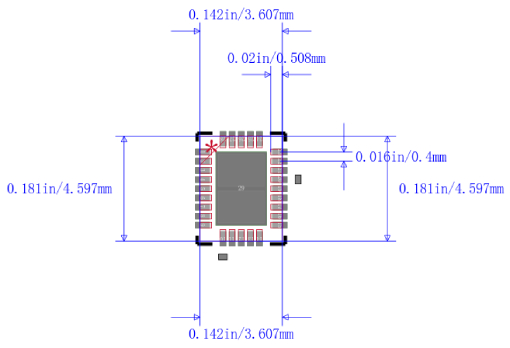

TPS53513RVER封装
| 型号 | 制造商 | 品名 | 描述 |
| TPS53513RVET | 德州仪器 | 稳压芯片 | 可调,1.5V-18V输入,600mV-5.5V输出,8A输出,VQFN-28 |
