TPS4H160BQPWPRQ1是一款集成四个160mΩN型金属氧化物半导体(NMOS)功率场效应晶体管(FET)且受到全方位保护的四通道智能高侧开关。该器件具有丰富的诊断功能以及高精度电流感测功能，能够对负载实施智能控制。该器件可从外部调节电流限值以限制浪涌或过载电流，从而提升整个系统的可靠性。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS4H160BQPWPRQ1 |
| 描述 | IC PWR SWTCH N-CHAN 1:1 28HTSSOP |
| 详细描述 | 电源开关/驱动器1：1N通道2.5A28-HTSSOP |
| 类别 | 集成电路(IC)PMIC-配电开关，负载驱动器 |
| 系列 | 汽车，AEC-Q100 |
| 工作温度 | -40°C~125°C(TA) |
| 安装类型 | 表面贴装型 |
| 供应商器件封装 | 28-HTSSOP |
| 封装/外壳 | 28-PowerTSSOP(0.173"，4.40mm宽) |
| 基本产品编号 | TPS4H160 |
TPS4H160BQPWPRQ1
| 零件状态 | 在售 |
| 开关类型 | 通用 |
| 输出数 | 4 |
| 比率-输入:输出 | 1：1 |
| 输出配置 | 高端 |
| 输出类型 | N通道 |
| 接口 | 开/关 |
| 电压-负载 | 3.4V～40V |
| 电压-供电(Vcc/Vdd) | 不需要 |
| 电流-输出(最大值) | 2.5A |
| 导通电阻(典型值) | 165毫欧 |
| 输入类型 | 非反相 |
| 特性 | 状态标志 |
| 故障保护 | 限流(固定)，超温 |
| 引脚数 | 28 |
| 环境温度范围高 | 125℃ |
| 最高结温(Tj) | 150℃ |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 40V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 4V |
| 标称电源电流 | 8mA |
| 通道数 | 4 |
| 输出电流 | 2.5安 |
| 关断延迟时间 | 50微秒 |
| 开启延迟时间 | 50微秒 |
| 高度 | 1.2毫米 |
| 长度 | 9.7毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
符合汽车类应用要求
具有符合AEC-Q100标准的下列特性：
器件温度等级1：–40°C至+125°C的环境工作温度范围
器件HBMESD分类等级H3A
器件CDMESD分类等级C4B
提供功能安全
提供文档以帮助创建功能安全系统设计
具有丰富诊断功能的四通道160mΩ智能高侧开关
版本A：开漏数字输出
版本B：电流感应模拟输出
宽工作电压范围：3.4V至40V
超低待机电流：<500nA
高精度电流感测：>25mA的负载条件下为±15%
可使用外部电阻调节电流限值，>500mA的负载条件下为±15%
保护
通过(内部或外部)电流限制实现接地短路保护
具有锁闭选项的热关断以及热调节
感性负载负电压钳位，已优化转换率
失地保护和失电保护
诊断
过流和接地短路检测
负载开路和电池短路检测
用于实现快速中断的全局故障报告
28引脚耐热增强型PWP封装

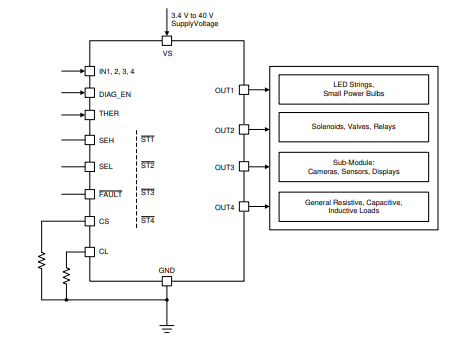

多通道LED驱动器，灯泡驱动器
适用于子模块的多通道高侧开关
多通道高侧继电器，螺线管驱动器
可编程逻辑控制器(PLC)数字输出驱动器
TPS4H160BQPWPRQ1符号
TPS4H160BQPWPRQ1脚印
TPS4H160BQPWPRQ1封装
