TPS3808G09DBVR微处理器监控电路监控0.4V至5V的系统电压，当SENSE电压降至预设阈值以下或手动复位(MR)引脚降至逻辑低电平时发出开漏RESET信号。的RESET输出保持为低感测电压和手动复位(在用户可调的延迟时间MR)返回各自的阈值以上。TPS3808G09DBVR使用精密基准达到0.5%的阈值精度当VIT≤3.3V.复位延迟时间可通过断开C下设置为20毫秒?销，300毫秒由C连接?销到VDD使用电阻器，或者可以通过将CT引脚连接到外部电容器来在1.25ms和10s之间进行用户调整。TPS3808器件的典型静态电流非常低，仅为2.4μA，因此非常适合电池供电的应用。它采用SOT-23和2-mm×2-mmWSON封装，完全额定在–40°C至125°C(TJ)的温度范围内。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS3808G09DBVR |
| 描述 | IC SUPERVISOR 1 通道 SOT23-6 |
| 类别 | 集成电路(IC),PMIC-监控器 |
| 打包 | 切割胶带(CT) |
| 工作温度 | -40°C~125°C(TJ) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | SOT-23-6 |
| 供应商器件封装 | SOT-23-6 |
| 基本产品编号 | TPS3808 |
TPS3808G09DBVR
| 零件状态 | 在售 |
| 工厂交货时间 | 6周 |
| JESD-609代码 | e4 |
| 无铅代码 | 是 |
| 终止次数 | 6 |
| ECCN代码 | EAR99 |
| 终端完成 | 镍/钯/金(Ni/Pd/Au) |
| 子类别 | 电源管理电路 |
| 终端位置 | 双重的 |
| 终端形式 | 鸥翼 |
| 峰值回流温度(Cel) | 260 |
| 类型 | 简单复位/加电复位 |
| 受监控电压数 | 1 |
| 电压-阈值 | 0.84V |
| 输出 | 开路漏极或开路集电极 |
| 复位 | 低有效 |
| 复位超时 | 可调节/可选择 |
| 案例/包装 | SOT-23 |
| 引脚数 | 6 |
| 最高工作温度 | 125℃ |
| 最大复位阈值电压 | 844.2毫伏 |
| 最大电源电压 | 6.5V |
| 最低工作温度 | -40°C |
| 最小复位阈值电压 | 835.8毫伏 |
| 最小电源电压 | 1.65伏 |
| 标称电源电流 | 2.7μA |
| 通道数 | 1 |
| 监测的电压数量 | 1 |
| 工作电源电流 | 2.4μA |
| 过压阈值 | 844.2毫伏 |
| 打包 | 切割胶带 |
| 静态电流 | 2.4μA |
| 重启 | 低电平有效 |
| 阈值电压 | 840毫伏 |
| 欠压阈值 | 840毫伏 |
| 看门狗定时器 | 不 |
| 长度 | 2.9毫米 |
| 厚度 | 1.2毫米 |
| 宽度 | 1.6毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
具有可调延迟时间的上电复位发生器：1.25ms至10s
非常低的静态电流：2.4μA(典型值)
高阈值精度：0.5%典型值
提供0.9V至5V标准电压轨的固定阈值电压和低至0.4V的可调电压
手动复位(MR)输入
开漏复位输出
温度范围：–40°C至125°C
小型SOT-23和2mm×2mmWSON封装
DSP或微控制器应用
笔记本电脑和台式机
PDA和手持式产品
便携式和电池供电类产品
FPGA和ASIC应用

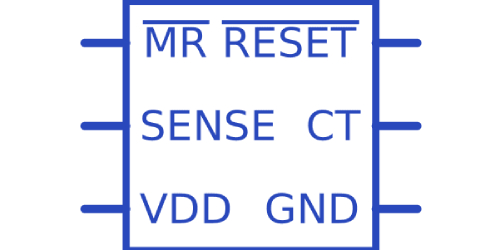

TPS3808G09DBVR符号
TPS3808G09DBVR焊垫
.jpg "TPS3808G09DBVR 3D模型")
TPS3808G09DBVR 3D模型
TPS3808G09DBVR封装
