| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS3307-18DGNR |
| 供应商 | 德州仪器 |
| 描述 | IC SUPERVISOR 3 通道 8MSOP |
| 详细描述 | 监控器推挽式/图腾柱3通道8-HVSSOP |
| 类别 | 集成电路(IC)PMIC-监控器 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-TSSOP，8-MSOP(0.118"，3.00mm宽)裸露焊盘 |
| 基本产品编号 | TPS3307 |
TPS3307-18DGNR
| 零件状态 | 在售 |
| 类型 | 多压监控器 |
| 受监控电压数 | 3 |
| 电压-阈值 | 1.68V，2.93V，可调 |
| 输出 | 推挽式/图腾柱 |
| 复位 | 高有效/低有效 |
| 复位超时 | 最小为140ms |
| 案例/包装 | HTSSOPEP |
| 引脚数 | 8 |
| 最高工作温度 | 85°C |
| 最大功耗 | 2.14瓦 |
| 最大电源电流 | 40μA |
| 最大电源电压 | 6V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2V |
| 标称电源电流 | 40μA |
| 元素数量 | 3 |
| 监测的电压数量 | 3 |
| 工作电源电流 | 15μA |
| 功耗 | 2.14瓦 |
| 静态电流 | 15μA |
| 重启 | 高电平有效/低电平有效 |
| 重置超时 | 140毫秒 |
| 阈值电压 | 2.93V |
| 欠压阈值 | 2.93V |
| 看门狗定时器 | 不 |
| 高度 | 1.1毫米 |
| 长度 | 3毫米 |
| 厚度 | 1.02毫米 |
| 宽度 | 3毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
用于DSP和基于处理器的系统的三重监控电路
具有200ms固定延迟时间的上电复位发生器，无需外部电容器
温度补偿电压基准
最大电源电流为40μA
电源电压范围：2V至6V
来自VDD≥1.1V的定义RESET输出
MSOP-8和SO-8封装
温度范围：-40°C至+85°C
微控制器或微处理器
工业设备
可编程控制
汽车系统
便携式/电池供电设备
智能仪器
无线通信系统
笔记本电脑/台式电脑

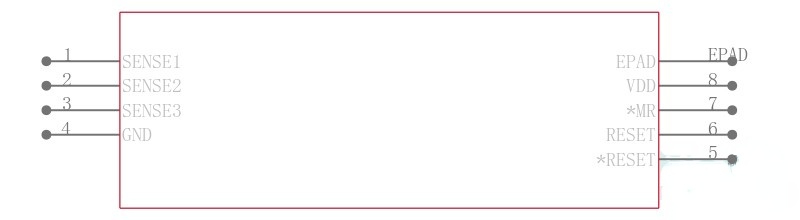

TPS3307-18DGNR符号
TPS3307-18DGNR脚印
TPS3307-18DGNR封装
| 型号 | 制造商 | 品名 | 描述 |
| TPS3307-18DGN | 德州仪器 | 电源监控芯片 | 低电平有效复位,3监视器,2V-6V输入,HVSSOP-8 |
| TPS3307-18DGNRG4 | 德州仪器 | 电源监控芯片 | 三路处理器电压监控器8-HVSSOP-40to85 |
| TPS3307-18DGNG4 | 德州仪器 | 电源监控芯片 | 三路处理器电压监控器8-HVSSOP-40to85 |
