TPS2546RTER是一款USB充电端口控制器和电源开关，具有集成的USB2.0高速数据线(D+/D–)开关。TI使用TPS2546RTER测试流行的手机、平板电脑和媒体设备的充电，以确保与BC1.2兼容和非BC1.2兼容设备兼容。除了为流行的设备充电外，TPS2546RTER还支持两种不同的电源管理功能，即通过STATUS引脚的电源唤醒和端口电源管理(PPM)。电源唤醒允许S4/S5充电中的电源控制和PPM在多端口应用程序中管理端口电源的能力。此外，TPS2546RTER完全支持使用鼠标/键盘(低速和全速)唤醒系统(从S3)。TPS2546RTER73mΩ配电开关适用于可能遇到重容性负载和短路的应用。两个可编程电流阈值为设置电流限制和负载检测阈值提供了灵活性。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS2546RTER |
| 供应商 | 德州仪器 |
| 描述 | IC PWR 开关 N-CHAN 1:1 16WQFN |
| 详细描述 | 电源开关/驱动器1：1N通道3A16-WQFN(3x3) |
| 类别 | 集成电路(IC)PMIC-配电开关，负载驱动器 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 供应商器件封装 | 16-WQFN(3x3) |
| 封装/外壳 | 16-WFQFN裸露焊盘 |
| 基本产品编号 | TPS2546 |
TPS2546RTER
| 零件状态 | 在售 |
| 开关类型 | USB开关 |
| 输出数 | 1 |
| 比率-输入:输出 | 1：1 |
| 输出配置 | 高端 |
| 输出类型 | N通道 |
| 接口 | 开/关 |
| 电压-负载 | 4.5V~5.5V |
| 电压-供电(Vcc/Vdd) | 不需要 |
| 电流-输出(最大值) | 3A |
| 导通电阻(典型值) | 73毫欧 |
| 输入类型 | 非反相 |
| 故障保护 | 限流(可调)，超温，UVLO |
| 引脚数 | 16 |
| 故障保护 | 过温 |
| 界面 | 开关 |
| 最高结温(Tj) | 125℃ |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 5.5V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 4.5V |
| 标称输入电压 | 5.5V |
| 通道数 | 1 |
| 输出配置 | 高端 |
| 打包 | 卷带式(TR) |
| 反抗 | 73毫欧 |
| 高度 | 800微米 |
| 长度 | 3毫米 |
| 厚度 | 750微米 |
| 宽度 | 3毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
符合USB电池充电规范1.2的D+/D–CDP/DCP模式
D+/D–符合中国电信行业标准YD/T1591-2009的短接模式
通过自动选择支持非BC1.2充电模式：
D+/D–分压器模式2V/2.7V和2.7V/2V
D+/D–1.2V模式
支持睡眠模式充电和鼠标/键盘唤醒
未连接到CDP端口的设备的自动SDP/CDP切换
S4/S5充电中电源控制的负载检测和所有充电模式下的端口电源管理
兼容USB2.0和3.0电源开关要求
集成73mΩ(典型值)高侧MOSFET
高达3A的可调电流限制(典型值)
工作范围：4.5V至5.5V
最大设备电流：
器件禁用时为2μA
器件启用时为270μA
与TPS2543兼容的插入式和BOM
采用16引脚WQFN(3.00mm×3.00mm)封装
DM/DP引脚上的8kVESD额定值
UL列名文件编号E169910和CB认证
USB端口(主机和集线器)
笔记本和台式机
通用墙式充电适配器
TPS2546RTER符号
TPS2546RTER脚印

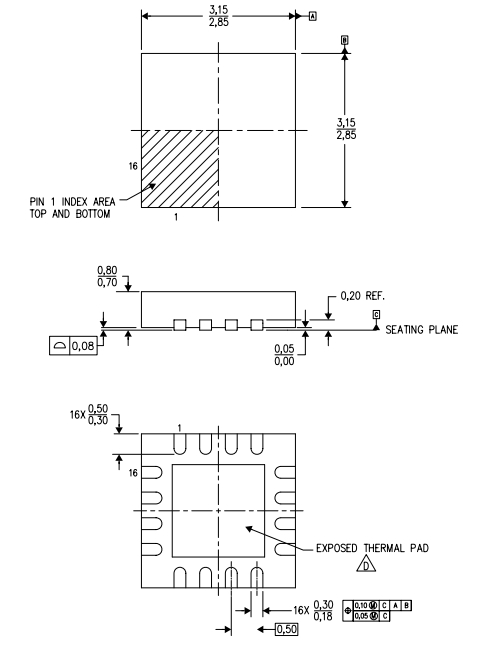

TPS2546RTER封装
