产品型号 | TCA9555RTWR |
描述 | IC I / O扩展器I2C 16B 24WQFN |
分类 | 集成电路(IC)，接口-I / O扩展器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源 | 1.65V?5.5V |
工作温度 | -40°C?85°C |
包装/箱 | 24-WFQFN裸露焊盘 |
供应商设备包装 | 24-WQFN(4x4) |
基本零件号 | TCA955 |
TCA9555RTWR
制造商包装说明 | WQFN-24 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
最大时钟频率 | 0.4兆赫 |
JESD-30代码 | S-PQCC-N24 |
JESD-609代码 | e4 |
位数 | 16 |
I / O线数 | 16.0 |
端口数 | 2 |
端子数 | 24 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HVQCCN |
包装等效代码 | LCC24，.16SQ，20 |
包装形状 | 广场 |
包装形式 | 芯片载体，散热片/塞子，轮廓极薄 |
峰值回流温度(℃) | 260 |
电源 | 1.8 / 5 |
资格状态 | 不合格 |
座高 | 0.8毫米 |
子类别 | 并行IO端口 |
最大电源电流 | 0.04毫安 |
电源电压标称 | 1.8伏 |
最小供电电压 | 1.65伏 |
最大电源电压 | 5.5伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度最大值(秒) | 未标明 |
长度 | 4.0毫米 |
宽度 | 4.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
低待机电流消耗，最大3 μA
I 2 C到并行端口扩展器
开漏低电平有效中断输出
5V耐压I / O端口
与大多数微控制器兼容
400kHz快速I 2 C总线
通过三个硬件地址引脚寻址，最多可使用八个设备
极性反转寄存器
具有高电流驱动能力的锁存输出，可直接驱动LED
闩锁性能超过II类JESD 78的100mA
ESD保护超过JESD 22
2000 V人体模型(A114-A)
200 V机器型号(A115-A)
1000V充电设备型号(C101)
消费电子
通讯与网络
计算机与计算机外围设备

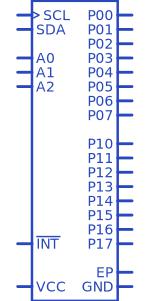

TCA9555RTWR符号
TCA9555RTWR脚印
