STM32F745ZGT6 发布时间 时间:2023/5/30 11:01:40 查看 阅读:463

描述

STM32F745ZGT6基于高性能ARM?Cortex-M7?32位RISC内核,工作频率高达216MHz。Cortex-M7?内核具有单浮点单元(SFPU)精度,支持所有ARM?单精度数据处理指令和数据类型。它还实现了一整套DSP指令和存储器保护单元(MPU),从而增强了应用安全性。


STM32F745ZGT6集成了高速嵌入式存储器和高达1MB的闪存,320KB的SRAM(包括64KB的数据TCMRAM用于关键实时数据),16KB的指令TCMRAM(用于关键的实时例程),4KB的备份SRAM在最低功耗模式下可用,以及连接到两个APB总线的各种增强型I/O和外设,两条AHB总线、一个32位多AHB总线矩阵和一个支持内部和外部存储器访问的多层AXI互连。此器件均提供三个12位ADC、2个DAC、10个低功耗RTC、13个通用16位定时器(包括两个用于电机控制的PWM定时器和一个在停止模式下可用的低功耗定时器)、两个通用32位定时器和一个真随机数发生器(RNG)。它还具有标准和高级通信接口。

技术参数

产品型号STM32F745ZGT6
制造商意法半导体
分类集成电路(IC),嵌入式微控制器
描述IC MCU 32BIT 1MB FLASH 144LQFP
打包托盘
工作温度-40°C~85°C(TA)
安装类型表面贴装型
封装/外壳144-LQFP
供应商器件封装144-LQFP(20x20)
基本产品编号STM32F745

产品图片

STM32F745ZGT6

STM32F745ZGT6

规格参数

产品状态在售
核心处理器ARM?Cortex?-M7
内核规格32位单核
速度216MHz
外设欠压检测/复位,DMA,I2S,POR,PWM,WDT
I/O数114
程序存储容量1MB(1Mx8)
程序存储器类型闪存
RAM大小320Kx8
电压-供电(Vcc/Vdd)1.7V~3.6V
数据转换器A/D24x12b; D/A2x12b
振荡器类型内部
案例/包装LQFP
引脚数144
闪存大小1兆字节
频率216兆赫
最高工作温度85°C
最大电源电压3.6V
内存大小1兆字节
最低工作温度-40°C
最小电源电压1.7V
标称电源电流1.7微安
模数转换器数量3
通道数24
数模转换器数量2
I2C通道数4
I/O数114
SPI通道数6
定时器/计数器数量2
UART通道数4
USART频道数量4
内存大小340千字节

特点

内核:带FPU的ARM?32位Cortex-M7?CPU、自适应实时加速器(ART加速器?)和L1缓存

存储器–高达1MB的闪存–1024字节的OTP存储器–SRAM

双模四通道SPI

时钟、复位和电源管理

多达18个定时器

通用DMA:具有FIFO和突发支持的

16流DMA控制器

调试模式

多达168个具有中断功能的I/O端口

多达25个通信接口

高级连接

8至14位并行摄像头接口,速度高达54MB/s

真随机数生成器

CRC计算单元

RTC:亚秒级精度、硬件日历

96位唯一ID

应用领域

电机驱动和应用控制

医疗设备

工业应用:PLC、逆变器、断路器

打印机和扫描仪

报警系统、视频对讲机和HVAC

家用音频设备

移动应用、物联网

可穿戴设备:智能手表

引脚图

CAD模型

STM32F745ZGT6符号

STM32F745ZGT6符号

STM32F745ZGT6焊垫

STM32F745ZGT6焊垫

STM32F745ZGT6 3D模型

STM32F745ZGT6 3D模型

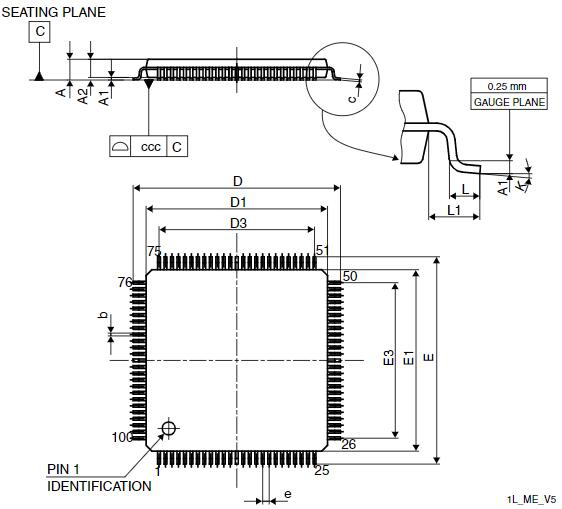

封装

STM32F745ZGT6封装

STM32F745ZGT6封装
