时间：2023/7/5 11:47:07
阅读：919
STM32F207VCT6运行频率高达120MHz的高性能ARMCortex-M332位RISC内核。该型号包含高速嵌入式存储器(高达1MB的闪存、高达128KB的系统SRAM)、高达4KB的备份SRAM，以及连接到两条APB总线的各种增强型I/O和外设，三个AHB总线和一个32位多AHB总线矩阵。此器件还具有一个自适应实时存储器加速器(ART加速器)，它允许在CPU频率高达时实现相当于从闪存执行0等待状态程序的性能至120兆赫。该性能已使用CoreMark基准进行了验证。它提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器，包括两个用于电机控制的PWM定时器，两个通用32位定时器。真数随机发生器(RNG)。它还具有标准和高级通信接口。新的高级外设包括一个SDIO、一个增强的灵活静态存储器控制(FSMC)接口(用于提供100引脚及更多封装的器件)和一个用于CMOS传感器的相机接口。STM32F207VCT6还具有标准外设。
| 制造商 | 意法半导体 |
| 制造商产品编号 | STM32F207VCT6 |
| 供应商 | 意法半导体 |
| 描述 | IC 单片机 32BIT 256KB FLASH 100LQFP |
| 详细描述 | ARM?Cortex?-M3series微控制器IC32-位120MHz256KB(256Kx8)闪存100-LQFP(14x14) |
| 类别 | 集成电路(IC)嵌入式-微控制器 |
| 系列 | STM32F2 |
| 包装 | 托盘 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 100-LQFP |
| 供应商器件封装 | 100-LQFP(14x14) |
| 基本产品编号 | 基本产品编号 |
STM32F207VCT6
| 零件状态 | 在售 |
| 核心处理器 | ARM?Cortex?-M3 |
| 内核规格 | 32-位 |
| 速度 | 120MHz |
| 连接能力 | CANbus，以太网，I2C，IrDA，LINbus，存储卡，SPI，UART/USART，USBOTG |
| 外设 | 欠压检测/复位，DMA，I2S，LCD，POR，PWM，WDT |
| 输入/输出数量 | 82 |
| 程序存储容量 | 256KB(256Kx8) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 132Kx8 |
| 电压-供电(Vcc/Vdd) | 1.8V~3.6V |
| 数据转换器 | A/D16x12b;D/A2x12b |
| 振荡器类型 | 内部 |
| 案例/包装 | LQFP |
| 引脚数 | 100 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32乙 |
| 闪存大小 | 256KB |
| 频率 | 120兆赫 |
| 最大频率 | 120兆赫 |
| 最高工作温度 | 85°C |
| 最大功耗 | 434兆瓦 |
| 最大电源电压 | 3.6V |
| 内存大小 | 256KB |
| 内存类型 | 闪光 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 1.8V |
| 标称电源电流 | 2.5μA |
| A/D转换器数量 | 3 |
| ADC通道数 | 16 |
| 通道数 | 16 |
| D/A转换器数量 | 2 |
| 以太网通道数 | 1 |
| I2C通道数 | 2 |
| I/O数量 | 82 |
| 可编程I/O数量 | 16 |
| PWM通道数 | 2 |
| SPI通道数 | 3 |
| 定时器/计数器的数量 | 2 |
| UART通道数 | 2 |
| USART通道数 | 4 |
| USB通道数 | 2 |
| 振荡器类型 | 内部的 |
| 看门狗定时器 | 是的 |
| 高度 | 1.45毫米 |
| 长度 | 14.2毫米 |
| 宽度 | 14.2毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
| REACH SVHC | 无SVHC |
内核：ARM32位Cortex?-M3CPU(最大120MHz)，带有自适应实时加速器(ARTAccelerator?允许从闪存、MPU实现0等待状态执行性能，150DMIPS/1.25DMIPS/MHz(Dhrystone2.1)
回忆
高达1MB的闪存
512字节的OTP内存
高达128+4KB的SRAM
灵活的静态存储器控制器，支持CompactFlash、SRAM、PSRAM、NOR和NAND存储器
LCD并行接口，8080/6800模式
时钟、复位和电源管理
从1.8到3.6V应用电源+I/O
POR、PDR、PVD和BOR
4至26MHz晶体振荡器
内部16MHz工厂修整RC
用于RTC的32kHz振荡器，带校准功能
带校准的内部32kHzRC
低电量
睡眠、停止和待机模式
VBAT电源用于RTC、20×32位备份寄存器和可选的4KB备份SRAM
3×12位、0.5μsADC，在三重交错模式下具有多达24个通道和高达6MSPS
2×12位D/A转换器
通用DMA：具有集中FIFO和突发支持的16流控制器
最多17个定时器
多达12个16位和两个32位定时器，最高120MHz，每个定时器具有多达4个I2C/OC/PWM或脉冲计数器和正交(增量)编码器输入
调试模式：串行线调试(SWD)、JTAG和Cortex-M3EmbeddedTraceMacrocell?
多达140个具有中断功能的I/O端口：
多达136个速度高达60MHz的快速I/O
多达138个5V容错I/O
多达15个通讯接口
多达3个I2C接口(SMBus/PMBus)
多达4个USART和2个UART(7.5Mbit/s、ISO7816接口、LIN、IrDA、调制解调器ctrl)
多达3个SPI(30Mbit/s)，2个具有多路复用I2S，通过音频PLL或外部PLL实现音频类精度
2×CAN接口(2.0B有源)
SDIO接口
高级连接
具有片上PHY的USB2.0全速设备/主机/OTG控制器
具有专用DMA、片上全速PHY和ULPI的USB2.0高速/全速设备/主机/OTG控制器
具有专用DMA的10/100以太网MAC：支持IEEE1588v2硬件、MII/RMII
8至14位并行相机接口(最大48Mbyte/s)
CRC计算单元
96位唯一ID
电机驱动和应用控制
医疗设备
工业应用：PLC、逆变器、断路器
打印机和扫描仪
报警系统、视频对讲机和HVAC
家用音频设备

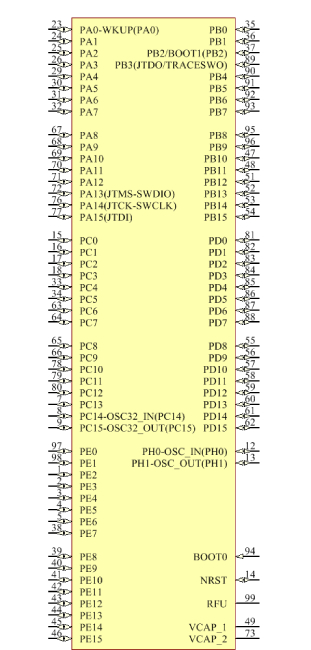

STM32F207VCT6符号
STM32F207VCT6脚印
STM32F207VCT6封装
| 型号 | 制造商 | 品名 | 描述 |
| STM32F207VCT7 | 意法半导体 | 微控制器 | 芯片,微控制器,32位,CORTEX-M3,120MHZ,LQFP-100 |
