STM32F103VFT6TR包含以72MHz频率运行的高性能ARMCortex-M332位RISC内核、高速嵌入式存储器(高达1MB的闪存和高达96KB的SRAM)和一个连接到两条APB总线的各种增强型I/O和外围设备。此器件提供三个12位ADC、十个通用16位定时器和两个PWM定时器，以及标准和高级通信接口：多达两个I2C、三个SPI、两个I2Ss、一个SDIO、五个USART、一个USB和一个CAN。STM32F103VFT6TR可在–40至+105°C的温度范围内工作，电源电压为2.0至3.6V。一套全面的省电模式允许设计低功耗应用。
| 制造商 | 意法半导体 |
| 制造商产品编号 | STM32F103VFT6TR |
| 供应商 | 意法半导体 |
| 描述 | I2C MCU 32BIT 768KB 闪存 100LQFP |
| 类别 | 集成电路(IC)嵌入式-微控制器 |
| 制造商 | 意法半导体 |
| 系列 | STM32F1 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 100-LQFP |
| 供应商器件封装 | 100-LQFP(14x14) |
| 基本产品编号 | STM32F103 |
STM32F103VFT6TR
| 核心处理器 | ARM?Cortex?-M3 |
| 内核规格 | 32-位 |
| 速度 | 72MHz |
| 连接能力 | CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB |
| I/O数量 | 80 |
| 程序存储容量 | 768KB(768Kx8) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 96K×8 |
| 电压-供电(Vcc/Vdd) | 2V～3.6V |
| 数据转换器 | A/D16x12b;D/A2x12b |
| 振荡器类型 | 内部 |
| 箱/包 | LQFP |
| 引脚数 | 100 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32乙 |
| 闪存大小 | 768KB |
| 频率 | 72兆赫 |
| 最大频率 | 72兆赫 |
| 最高工作温度 | 85℃ |
| 最大电源电压 | 3.6V |
| 内存大小 | 768KB |
| 内存类型 | 闪光 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 2伏 |
| 标称电源电流 | 1.9微安 |
| A/D转换器数量 | 3 |
| 通道数 | 16 |
| D/A转换器的数量 | 2 |
| I2C通道数 | 2 |
| I/O数量 | 80 |
| 可编程I/O数量 | 80 |
| SPI通道数 | 3 |
| 定时器/计数器的数量 | 14 |
| UART通道数 | 2 |
| USART通道数 | 3 |
| 振荡器类型 | 内部的 |
| 包装 | 卷带(TR) |
| 外设 | DMA、POR、PWM、温度传感器、WDT |
| 看门狗定时器 | 是的 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
核心：ARM?32-bitCortex?-M3CPUwithMPU
72MHz最大频率，1.25DMIPS/MHz(Dhrystone2.1)性能在0等待状态内存访问
单周期乘法和硬件除法
回忆
768KB至1MB的闪存
96KBSRAM
具有4个片选的灵活静态存储器控制器。支持CompactFlash、SRAM、PSRAM、NOR和NAND存储器
LCD并行接口，8080/6800模式
时钟、复位和电源管理
2.0至3.6V应用电源和I/O
POR、PDR和可编程电压检测器(PVD)
4至16MHz晶振
内部8MHz工厂调整的RC
带校准的内部40kHzRC
32kHz振荡器，用于带校准的RTC
低电量
睡眠、停止和待机模式
用于RTC和备份寄存器的VBAT电源
3×12位、1μsA/D转换器(最多21个通道)
转换范围：0至3.6V
三重采样和保持能力
温度感应器
2×12位D/A转换器
DMA：12通道DMA控制器
支持的外设：定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART
调试模式
串行线调试(SWD)和JTAG接口
Cortex?-M3嵌入式跟踪宏单元?
多达112个快速I/O端口
51/80/112个I/O，全部可映射到16个外部中断向量和几乎所有5V容限
多达17个定时器
多达10个16位定时器，每个定时器具有多达4个I2C/OC/PWM或脉冲计数器和正交(增量)编码器输入
2×16位电机控制PWM定时器，具有死区时间生成和紧急停止功能
2×看门狗定时器(独立和窗口)
SysTick计时器：24位递减计数器
2×16位基本定时器，用于驱动DAC
多达13个通讯接口
多达2×I2C接口(SMBus/PMBus)
多达5个USART(ISO7816接口、LIN、IrDA功能、调制解调器控制)
多达3个SPI(18Mbit/s)，2个与I2S接口复用
CAN接口(2.0B有源)
USB2.0全速接口
SDIO接口
CRC计算单元，96位唯一ID
ECOPACK?包装
电机驱动
应用控制
医疗和手持设备
PC和游戏外围设备
GPS平台
工业应用
PLC
逆变器
打印机
扫描仪
报警系统和视频对讲

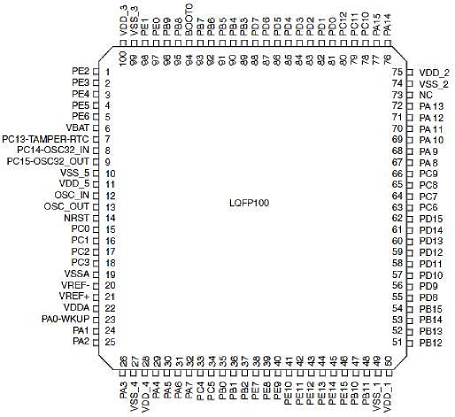

STM32F103VFT6TR符号
STM32F103VFT6TR焊垫
STM32F103VFT6TR 3D模型
STM32F103VFT6TR封装
| 型号 | 制造商 | 品名 | 描述 |
| STM32F103VFT6 | 意法半导体 | 微控制器 | STM32F103系列,LQFP,72MHz,100Pin |
1.stm32f103xc使用哪个Cortex-M3内核?
STM32F103xC、STM32F103xD和STM32F103xE性能系列产品包含以72MHz频率运行的高性能ARM?Cortex?-M332位RISC内核、高速嵌入式存储器(高达512KB的闪存和高达64KB的SRAM字节))，以及连接到两条APB总线的各种增强型I/O和外围设备。
2.stm32f103xc高密度性能线的温度是多少?
STM32F103xC/D/E高密度性能系列产品可在–40至+105°C的温度范围内工作，电源电压为2.0至3.6V。一套全面的省电模式允许设计低功耗应用。
3.谁针对STM32ValueLineMCU进行了优化?
ImagimobAI针对STM32MCU进行了优化，可在具有成本效益的硬件上提供强大的应用程序。工业长寿开源操作系统。
