STM32F051R8T7包含高性能ARM?Cortex?-M032位RISC内核，工作频率高达48MHz，高速嵌入式内存(高达64KB的闪存和8KB的SRAM)，以及一系列增强型外围设备和I/O。STM32F051R8T7提供标准通信接口(最多两个I2C、最多两个SPI、一个I2S、一个HDMICEC和最多两个USART)、一个12位ADC、一个12位DAC、六个16位定时器、一个32位定时器和一个高级控制PWM定时器。STM32F051R8T7在-40至+85°C和-40至+105°C的温度范围内工作，电源为2.0至3.6V。一整套节能模式允许设计低功耗应用。
| 制造商 | 意法半导体 |
| 制造商产品编号 | STM32F051R8T7 |
| 描述 | IC 单片机 32BIT 64KB FLASH 64LQFP |
| 详细描述 | ARM?Cortex?-M0series微控制器IC32-位48MHz64KB(64Kx8)闪存64-LQFP(10x10) |
| 类别 | 集成电路(IC)嵌入式-微控制器 |
| 系列 | STM32F0 |
| 包装 | 托盘 |
| 工作温度 | -40℃～105℃ |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 64-LQFP |
| 供应商器件封装 | 64-LQFP(10x10) |
| 基本产品编号 | STM32 |
STM32F051R8T7
| 零件状态 | 在售 |
| 核心处理器 | ARM?Cortex?-M0 |
| 内核规格 | 32-位 |
| 速度 | 48MHz |
| 连接能力 | I2C，IrDA，LINbus，SPI，UART/USART |
| 外设 | DMA，PDR，POR，PVD，PWM，温度传感器，WDT |
| 输入/输出数量 | 55 |
| 程序存储容量 | 64KB(64Kx8) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 8Kx8 |
| 电压-供电(Vcc/Vdd) | 2V~3.6V |
| 数据转换器 | A/D19x12b;D/A1x12b |
| 振荡器类型 | 内部 |
| 案例/包装 | LQFP |
| 引脚数 | 64 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32乙 |
| 闪存大小 | 64KB |
| 频率 | 48兆赫 |
| 最大频率 | 48兆赫 |
| 最高工作温度 | 105℃ |
| 最大功耗 | 444兆瓦 |
| 最大电源电压 | 3.6V |
| 内存大小 | 64KB |
| 内存类型 | 闪光 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2伏 |
| 标称电源电流 | 1.7μA |
| A/D转换器数量 | 1 |
| ADC通道数 | 19 |
| 通道数 | 16 |
| D/A转换器数量 | 1 |
| 以太网通道数 | 1 |
| I2C通道数 | 2 |
| I/O数量 | 55 |
| 可编程I/O数量 | 55 |
| PWM通道数 | 6 |
| SPI通道数 | 2 |
| 定时器/计数器的数量 | 1 |
| USART通道数 | 2 |
| 看门狗定时器 | 是的 |
| 高度 | 1.45毫米 |
| 长度 | 10.2毫米 |
| 宽度 | 10.2毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
核心：手臂32位皮质?-M0CPU，频率高达48MHz
回忆
16到64KB的闪存
8KBSRAM，带硬件奇偶校验
CRC计算单元
重置和电源管理
电压范围：2.0V至3.6V
通电/断电复位(POR/PDR)
可编程电压检测器(PVD)
低功耗模式：睡眠、停止、待机
RTC和备份寄存器的VBAT电源
时钟管理
4至32 MHz晶体振荡器
32 kHz振荡器，用于带校准的RTC
内部8 MHz RC，带x6 PLL选项
内部40 kHz RC振荡器
高达55个快速I/O
所有可映射的外部中断向量
最多36个I/O，具有5V容限能力
五通道DMA控制器
1×12位1.0μs ADC(最多16个通道)
转换范围：0至3.6V
将模拟电源从2.4至3.6分开
一个12位D/A转换器
两个可编程输入和输出的快速低功耗模拟比较器
多达18个电容感应通道，支持触摸键、线性和旋转式触摸传感器
应用控制和用户界面
手持设备
a/V接收器和数字电视
PC外围设备
游戏和GPS平台
工业应用
PLC
逆变器
打印机
扫描仪
报警系统
视频对讲机
HVAC

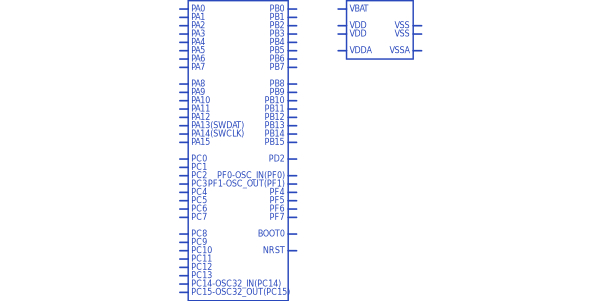

STM32F051R8T7符号
STM32F051R8T7焊垫
STM32F051R8T7 3D模型

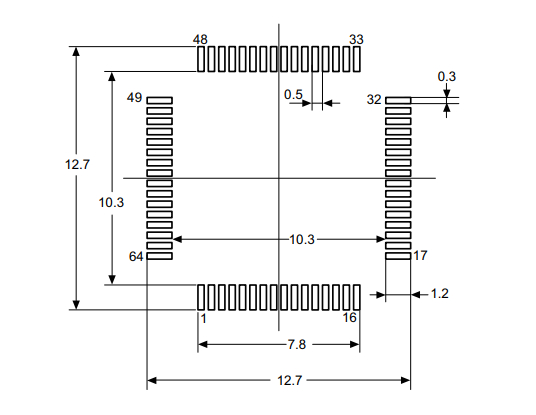

STM32F051R8T7封装
