SN75HVD10DR结合了三态差分线路驱动器和差分输入线路接收器，可使用单个3.3V电源工作，专为平衡传输线而设计，符合或超过ANSI标准TIA/EIA-485-A和ISO8482:1993。这些差分总线收发器是单片集成电路，设计用于多点总线传输线上的双向数据通信。驱动器和接收器分别具有高电平有效和低电平有效使能，它可以从外部连接在一起以用作方向控制。通过禁用驱动器和接收器，可以实现非常低的设备待机电源电流。SN75HVD10DR驱动器差分输出和接收器差分输入在内部连接以形成差分输入/输出(I/O)总线端口，该端口旨在在驱动器禁用或VCC=0时为总线提供最小负载。具有宽正电压和负共模电压范围使其适用于派对线路应用。
| 制造商 | 德州仪器 |
| 制造商产品编号 | SN75HVD10DR |
| 供应商 | 德州仪器 |
| 描述 | IC 收发器半 1/1 8SOIC |
| 详细描述 | 半 收发器 1/1 RS422，RS485 8-SOIC |
| 类别 | 集成电路(IC)接口-驱动器，接收器，收发器 |
| 工作温度 | 0°C~70°C |
| 封装/外壳 | 8-SOIC(0.154"，3.90mm宽) |
| 安装类型 | 表面贴装型 |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | 75HVD10 |

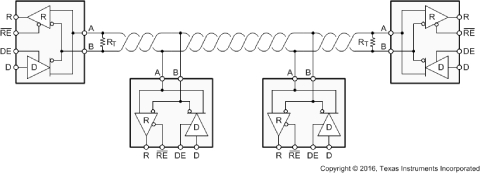

SN75HVD10DR
| 制造商 | 德州仪器 |
| 制造商产品编号 | SN75HVD10DR |
| 供应商 | 德州仪器 |
| 描述 | IC 收发器半 1/1 8SOIC |
| 详细说明 | 1/1收发器半RS422、RS4858-SOIC |
| 零件状态 | 活性 |
| 接收器迟滞 | 35毫伏 |
| 箱/包 | 集成电路 |
| 引脚数 | 8 |
| 重量 | 72.603129毫克 |
| 数据速率 | 32Mbps |
| ESD保护 | 是 |
| 逻辑功能 | 收发器 |
| 最高工作温度 | 70℃ |
| 最大电源电流 | 15.5mA |
| 最大电源电压 | 3.6V |
| 最低工作温度 | 0℃ |
| 最小电源电压 | 3伏 |
| 标称电源电流 | 15.5mA |
| 接收器数量 | 1 |
| 收发器数量 | 1 |
| 发射机数量 | 1 |
| 工作电源电压 | 3.3V |
| 包装 | 磁带和卷轴 |
| 单工/双工 | 半双工 |
| 高度 | 1.75毫米 |
| 长度 | 4.9毫米 |
| 厚度 | 1.58毫米 |
| 宽度 | 3.91毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
| 辐射硬化 | 不 |
| 无铅 | 无铅 |
使用3.3V电源工作
总线引脚ESD保护超过16kVHBM
提供1/8单位负载选项(总线上最多256个节点)
1Mbps、10Mbps和32Mbps信号速率(1)的可选驱动器输出转换时间
达到或超过ANSITIA/EIA-485-A的要求
–7V至12V的总线引脚短路保护
低电流待机模式：1μA，典型值
开路、空闲总线和短路总线故障安全接收器
热关断保护
热插拔应用的无故障上电和断电保护
SN75176封装
数字电机控制
公用电表
机箱到机箱互连
电子安全站
工业过程控制
楼宇自动化
销售点(POS)终端和网络
SN75HVD10DR封装
| 型号 | 制造商 | 品名 | 描述 |
| SN75HVD10D | 德州仪器 | 接口芯片 | 芯片,差分收发器RS-485线路驱动器和接收器，高速 |
| SN75HVD10DG4 | 德州仪器 | 接口芯片 | 收发器,RS-485,3V至3.6V,SOIC-8 |
| SN75HVD10DR | 德州仪器 | 接口芯片 | 3.3VRS-485收发器3.3-VRS-485 |
