产品型号 | SN74AVC2T245RSWR |
描述 | IC TRNSLTR双向10UQFN |
分类 | 集成电路(IC)，逻辑-转换器，电平转换器 |
制造商 | 德州仪器 |
系列 | 74AVC |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?85°C(TA) |
包装/箱 | 10-UFQFN |
供应商设备包装 | 10-UQFN(1.8x1.4) |
基本零件号 | SN74AVC2 |
SN74AVC2T245RSWR
制造商包装说明 | QFN-10 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
翻译器类型 | 电压等级 |
子类别 | 总线驱动器/收发器 |
控制类型 | 共同控制 |
计数方向 | 双向 |
系列 | AVC |
JESD-30代码 | R-PQCC-N10 |
JESD-609代码 | e4 |
负载电容(CL) | 15.0 pF |
最大I(ol) | 0.012安培 |
位数 | 2 |
功能数量 | 1个 |
端口数 | 2 |
端子数 | 10 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
输出特性 | 3-STATE |
输出极性 | TRUE |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | VQCCN |
包装等效代码 | LCC10，.06X.07、16 |
包装形状 | 长方形 |
包装形式 | 芯片载体，外形非常薄 |
包装方式 | TR |
峰值回流温度(℃) | 260 |
最大电源电流(ICC) | 0.016毫安 |
Prop.Delay@Nom-Sup | 5.1纳秒 |
传播延迟(tpd) | 5.1纳秒 |
资格状态 | 不合格 |
座高 | 0.55毫米 |
电源电压标称(Vsup) | 1.5 |
电源电压最小值(Vsup) | 1.2伏 |
电源电压最大值(Vsup) | 3.6伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 0.4毫米 |
终端位置 | QUAD |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 1.8毫米 |
宽度 | 1.4毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
每个通道都有独立的方向控制
控制输入VIH/VIL电平参考VCCA电压
完全可配置的双轨设计允许每个端口在1.2V至3.6V的整个电源范围内工作
I/O耐受4.6V
Ioff支持部分掉电模式操作
VCC隔离功能-如果两个VCC输入均在GND，则两个端口均处于高阻态
典型数据速率
500 Mbps(1.8 V至3.3 V电平转换)
320 Mbps(<1.8 V至3.3 V电平转换)
320 Mbps(转换为2.5 V或1.8 V)
280 Mbps(转换为1.5 V)
240 Mbps(转换为1.2 V)
闩锁性能超过II类JESD 78的100mA
ESD保护超过JESD 22
5000 V人体模型(A114-A)
200 V机器型号(A115-A)
1500 V充电设备型号(C101)
通讯与网络

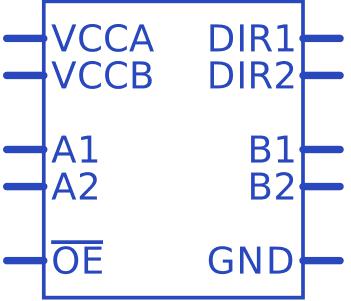

SN74AVC2T245RSWR符号
