德州仪器SN65HVD78DR3.3V电源RS-485接口IC具有IECESD保护功能，在小型封装中具有稳健的3.3V驱动器和接收器，适用于要求严苛的工业应用。这些TI器件的总线引脚对ESD事件具有稳健性，并具有符合人体模型和IEC接触放电规范的高级别保护。SN65HVD78DR结合了一个差分驱动器和一个差分接收器，这些驱动器和一个差分接收器由单个3.3V电源供电。驱动器差分输出和接收器差分输入在内部连接以形成适用于半双工(两线总线)通信的总线端口。这些TI接口IC具有较宽的共模电压范围，使器件适用于长电缆线路上的多点应用。SN65HVD78DR的工作温度是-40°C至+125°C。
| 制造商 | 德州仪器 |
| 制造商产品编号 | SN65HVD78DR |
| 供应商 | 德州仪器 |
| 描述 | IC 收发器半 1/1 8SOIC |
| 详细描述 | 半 收发器 1/1 RS422，RS485 8-SOIC |
| 类别 | 集成电路(IC)接口-驱动器，接收器，收发器 |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC(0.154"，3.90mm宽) |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | 65HVD78 |
SN65HVD78DR
| 零件状态 | 在售 |
| 逻辑功能 | 收发器 |
| 驱动器/接收器的数量 | 1/1 |
| 接收器迟滞 | 80毫伏 |
| 数据速率 | 50Mbps |
| 电压-电源 | 3V~3.6V |
| 供应商设备包 | 8-SOIC |
| 箱/包 | 集成电路 |
| 引脚数 | 8 |
| 最大电源电压 | 3.6V |
| 最小电源电压 | 3伏 |
| 标称电源电流 | 950μA |
| 接收器数量 | 1 |
| 发射机数量 | 1 |
| 收发器数量 | 1 |
| 工作电源电压 | 3.3V |
| 包装 | Digi-Reel? |
| 单工/双工 | 半双工 |
| 高度 | 1.75毫米 |
| 长度 | 4.9毫米 |
| 厚度 | 1.58毫米 |
| 宽度 | 3.91毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
| 辐射硬化 | 不 |
| 无铅 | 无铅 |
小尺寸VSSOP封装可节省电路板空间或SOIC以实现直接兼容性
总线输入/输出保护
>±15kVHBM保护
>±12kVIEC61000-4-2接触放电
>±4kVIEC61000-4-4快速瞬态脉冲群
扩展工业温度范围：–40°C至125°C
用于噪声抑制的大接收器滞后(80mV)
低单位负载允许超过200个连接节点
低功耗
5V容错逻辑输入与3.3V或5V控制器兼容
优化的信令速率选项：250kbps、20Mbps、50Mbps
电机控制
电源逆变器
工业自动化
楼宇自动化网络
工业过程控制
电池供电应用
电信设备

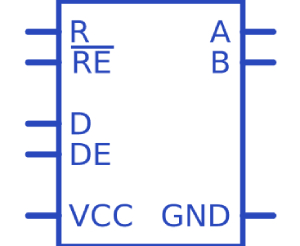

SN65HVD78DR符号
SN65HVD78DR焊垫
SN65HVD78DR 3D模型
SN65HVD78DR封装
| 型号 | 制造商 | 品名 | 描述 |
| SN65HVD78D | 德州仪器 | 接口芯片 | 芯片,收发器,RS485,50MBPS,SOIC-8 |
| SN65HVD78DGKR | 德州仪器 | 接口芯片 | IECESD保护的3.3V电源RS-485收发器 |
| SN65HVD78DRBT | 德州仪器 | 接口芯片 | VSON-88Pin3V,–40°Cto125°C |
