产品型号 | SN65HVD232DR |
描述 | IC TRANSCEIVER HALF 1/1 8SOIC |
分类 | 集成电路(IC)，接口-驱动器，接收器，收发器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源 | 3V至3.6V |
工作温度 | -40°C?85°C |
包装/箱 | 8-SOIC(0.154英寸，3.90mm宽度) |
供应商设备包装 | 8-SOIC |
基本零件号 | SN65HVD232 |
SN65HVD232DR
制造商包装说明 | SOIC-8 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
电信IC类型 | 接口电路 |
数据速率 | 1000.0 |
JESD-30代码 | R-PDSO-G8 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 8 |
收发器数量 | 1个 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP8，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.75毫米 |
子类别 | 网络接口 |
最大电源电流 | 0.017毫安 |
源电压标称 | 3.3伏 |
安装类型 | 表面贴装 |
技术 | 集成电路 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 1.27毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 4.9毫米 |
宽度 | 3.91毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
使用3.3 V单电源供电
兼容ISO 11898-2标准
低功耗替代品PCA82C250的占地面积
总线引脚ESD保护超过±16 kV HBM
高输入阻抗允许总线上多达120个节点
可调的驾驶员过渡时间，以改善排放性能
SN65HVD230和SN65HVD231
SN65HVD230：低电流待机模式
370 μA(典型值)
SN65HVD231：超低电流睡眠模式
典型值40 nA
专为高达1 Mbps的数据速率(1)设计
热关断保护
开路故障安全设计
针对热插拔应用的无故障加电和断电保护
工业自动化，控制，传感器和驱动系统
电机和机器人控制
建筑和气候控制(HVAC)
电信和基站控制与状态
CAN总线标准，例如CANopen，DeviceNet和CAN Kingdom

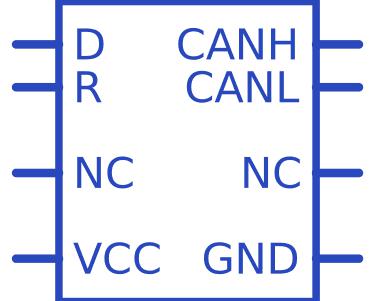

SN65HVD232DR符号
SN65HVD232DR脚印
