产品概述

产品型号

SN65176BDR

描述

IC TRANSCEIVER HALF 1/1 8SOIC

分类

集成电路(IC)接口-驱动器,接收器,收发器

制造商

德州仪器

打包

切割带(CT)

零件状态

活性

电压-电源

4.75V?5.25V

工作温度

-40°C?105°C

包装/箱

8-SOIC(0.154英寸,3.90mm宽度)

供应商设备包装

8-SOIC

基本零件号

SN65176B

产品图片

SN65176BDR

SN65176BDR

规格参数

制造商包装说明

SOIC-8

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

接口IC类型

线路收发器

差分输出

驱动程序位数

1.0

高电平输入电流最大值

2.0E-5安培

输入特性

差动施密特触发器

接口标准

EIA-422-B;TIA-422-B;EIA-485-A;TIA-485-A;V.11; X.27

JESD-30代码

R-PDSO-G8

JESD-609代码

e4

功能数量

1个

端子数

8

最低工作温度

-40℃

最高工作温度

105℃

最小摆幅

1.5伏

输出特性

三态

输出低电流最大值

0.008安培

输出极性

补充

包装主体材料

塑料/环氧树脂

包装代码

SOP

包装等效代码

SOP8,.25

包装形状

长方形

包装形式

小轮廓

峰值回流温度(℃)

260

资格状态

不合格

接收延迟最大值

35.0 ns

接收器位数

1.0

座高

1.75毫米

子类别

线路驱动器或接收器

最大电源电流

55.0毫安

电源电压标称

5.0伏

最小供电电压

4.75伏

最大电源电压

5.25伏

电源电压1-标称

5.0伏

电源电压1-Min

4.75伏

电源电压1-最大

5.25伏

安装类型

表面贴装

技术

双极

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

端子间距

1.27毫米

终端位置

时间@峰值回流温度-最大(秒)

未标明

传输延迟最大值

22.0 ns

长度

4.9毫米

宽度

3.9毫米

附加功能

三态驱动器和接收器输出

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 专为在嘈杂环境中的长总线上进行多点传输而设计

  • 电源电压范围为4.75V至5.25V

  • 正负输入/输出总线电压范围宽

  • ±60mA最大驱动器输出能力

  • 热关断保护

  • 驱动器正负电流限制

  • 接收器输入阻抗为12Kohm(最小值)

  • ±200mV接收器输入灵敏度

  • 接收器输入迟滞为50mV

  • 工作温度范围为-40°C至105°C

应用领域

  • 通信与网络

  • 传感与仪表

  • 电机驱动与控制

  • 无线

  • 消费电子

  • 便携式设备

CAD模型

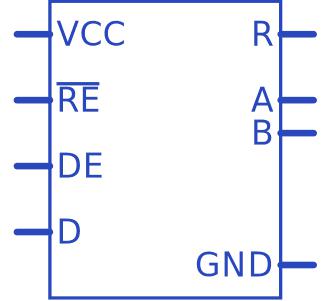

SN65176BDR符号

SN65176BDR符号

SN65176BDR脚印

SN65176BDR脚印
